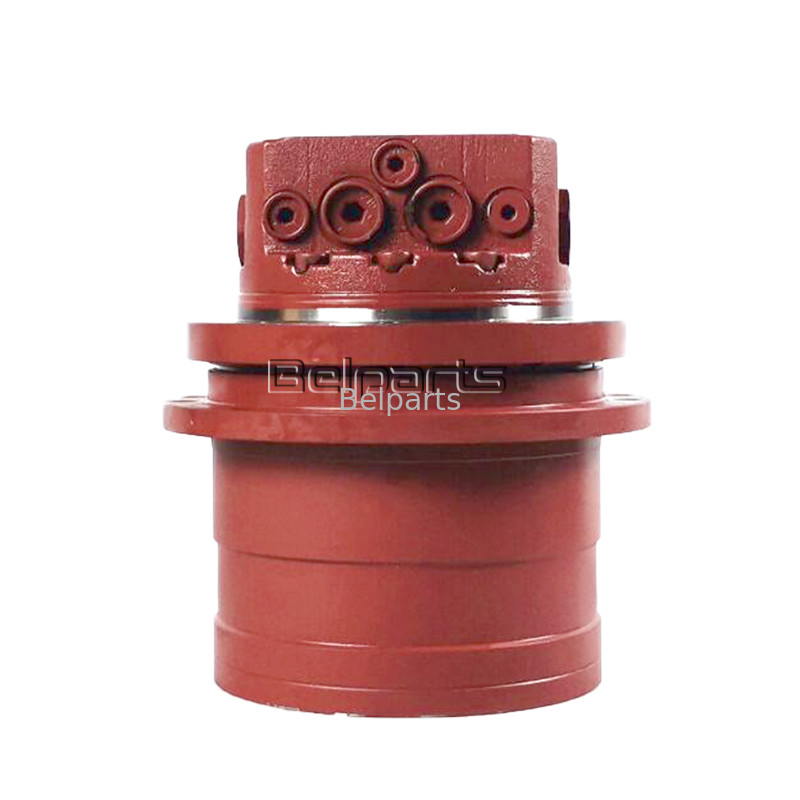

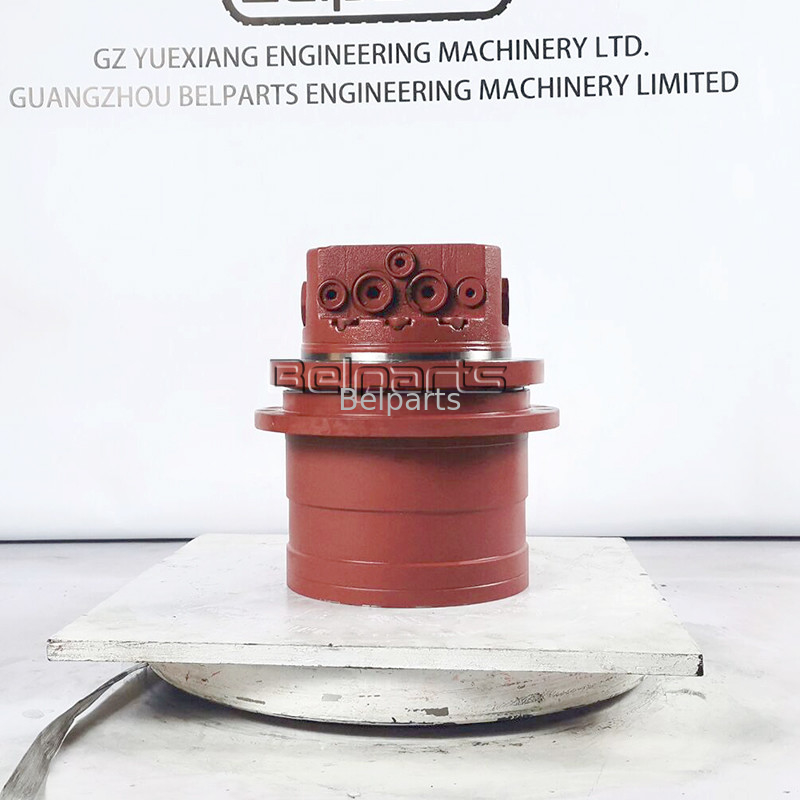

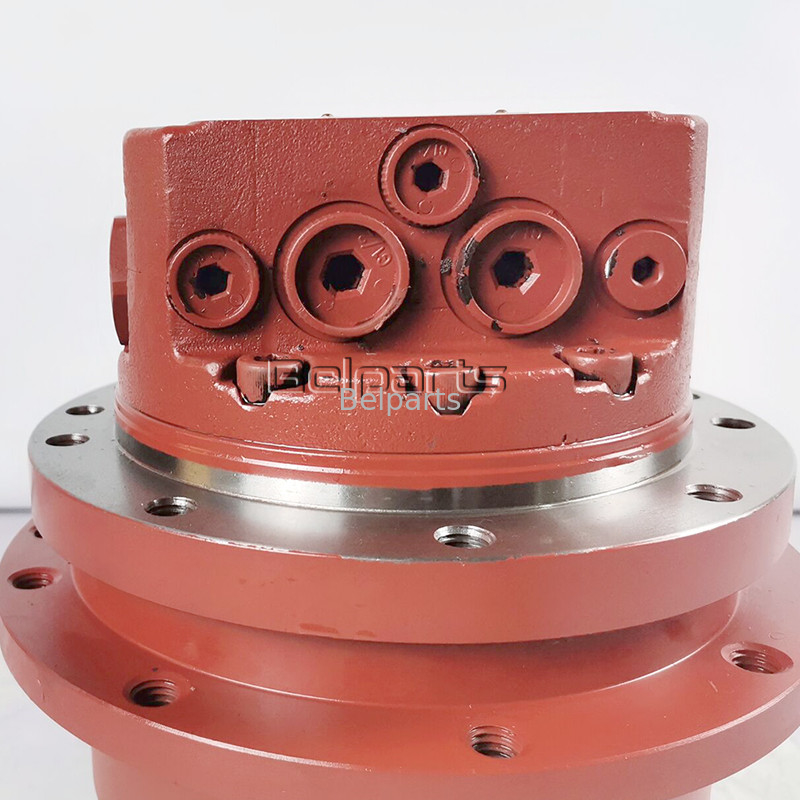

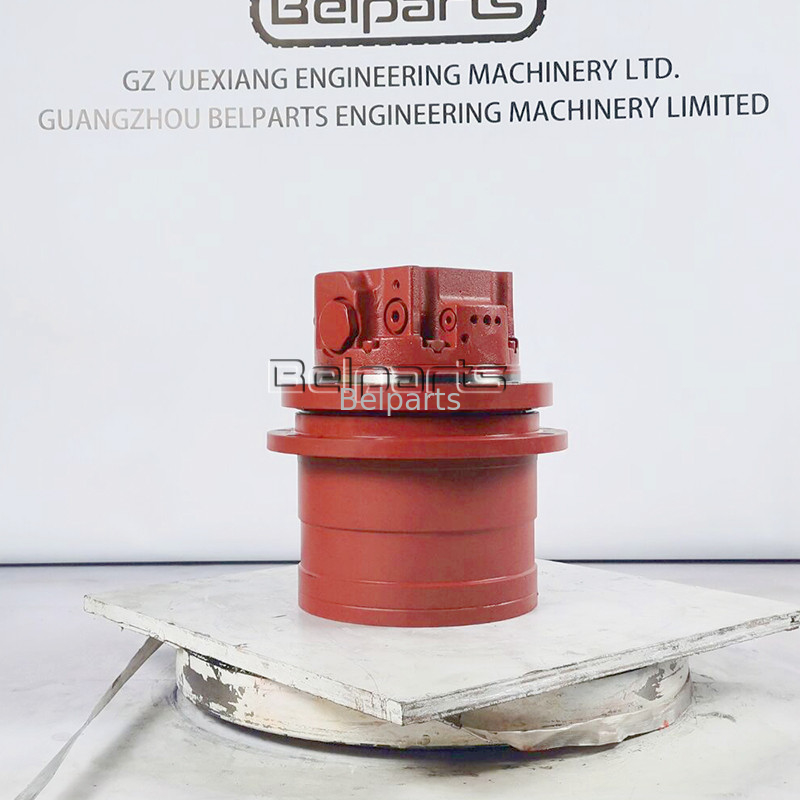

كوماتسو PC45MR-5 PC50MR-5 PC55MR-5 المحرك النهائي 22N-60-51300 FU1BB25159640A حفارة صغيرة محرك السفر
مجموعة محرك السفر للحفارة
,E325cl Travel Motor Assembly
,Pc50 Travel Motor Assembly
عزم دوران ثقيل 6300 نيوتن متر وترس مسنن بـ 12 مسمار بقطر 230 مم مناسب لـ Komatsu Earthmovers بوزن 5.0-6.0 طن.محرك سفر هيدروليكي مزدوج الإزاحة بديل مباشر للمعدات الأصلية، كامل مع علبة تروس تخفيض كوكبي بنسبة 47.5:1، مصمم خصيصًا لـ Komatsu PC45MR-5، PC50MR-5، و PC55MR-5 حفارات صغيرة بترس مسنن بـ 12 فتحة.
(تم التحقق من السلطة عبر كتالوجات قطع غيار Komatsu EPC وقواعد بيانات الحفارات المدمجة)
| معلمة الهندسة | قيمة المترية التي تم التحقق منها |
|---|---|
| أرقام قطع غيار Komatsu الأصلية | 22N-60-51300، FU1BB25159640A |
| آلات Komatsu المتوافقة | Komatsu PC45MR-5، PC50MR-5، PC55MR-5 |
| منصة نواة محرك القيادة | سلسلة مكبس محوري ثقيلة ثنائية السرعة |
| فئة وزن الحفار | 5.0 – 6.0 طن (سلسلة MR-5 الحديثة) |
| الإزاحة (عالية / منخفضة) | 19 / 34 مل/دورة |
| عزم الدوران الناتج (عالي / منخفض) | 3500 / 6300 نيوتن متر |
| سرعة عمود الخرج (عالية / منخفضة) | 55 / 30 دورة في الدقيقة |
| ضغط تشغيل الدائرة | 24.5 ميجا باسكال |
| معدل تدفق المدخل المقدر | 50 لتر/دقيقة |
| نسبة تخفيض الكواكب | 47.5 : 1 (تخفيض عزم دوران عالي) |
| الحالة / الضمان | جديد 100% / 12 شهرًا |
(قياسات دقيقة لإطارات المسارات المعززة بـ 12 مسمارًا من Komatsu MR-5)

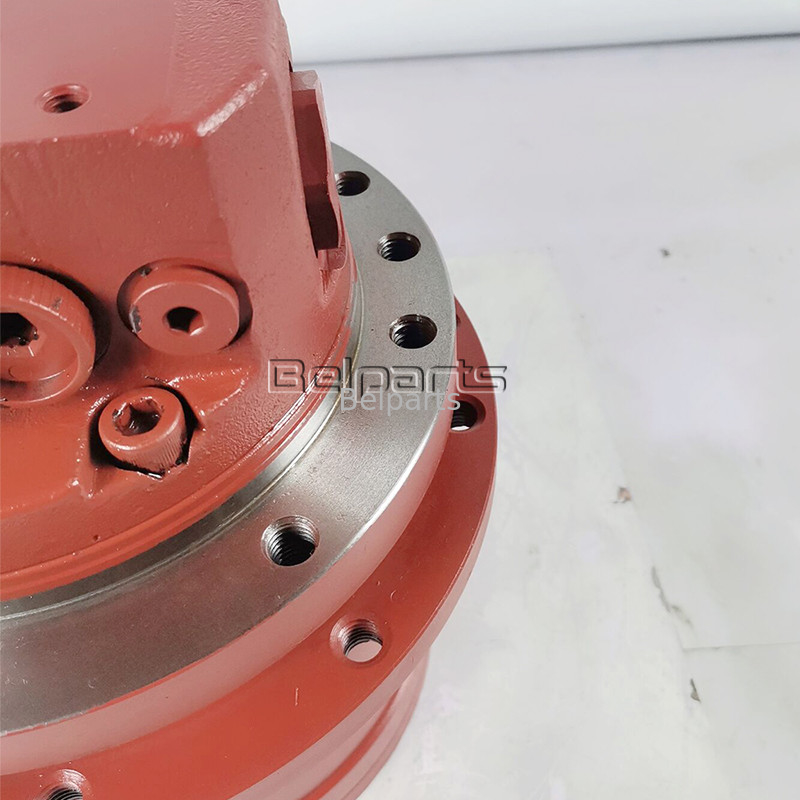

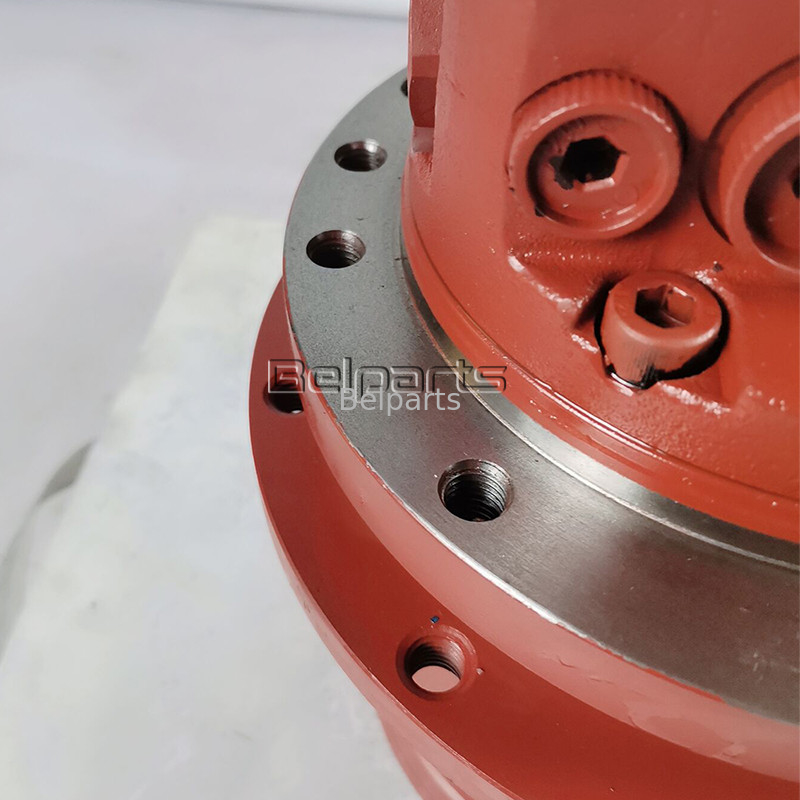

| الواجهة الميكانيكية | معلمة الأبعاد | دور ملاءمة التركيب |
|---|---|---|
| قطر توسيط إطار الهيكل | 180 مم | سجل تحديد الهيكل الداخلي للخدمة الشاقة |
| نمط مسامير إطار المسار | 9 × φ14 مم | دائرة مسامير M14 معززة للتركيب على الإطار |
| طيار توسيط ترس القيادة (القطر الداخلي) | 230 مم | سجل تحديد ترس القيادة الحديث بقطر 230 مم |
| نمط مسامير ترس القيادة | 12 × φ14 مم | نمط M14 مخصص لـ MR-5 لمقاومة قص عالية |
هل تواجه مشكلة عدم تطابق مسامير الترس عند استبدال المحركات، أو ملاحظة تأخر المسار عند التحرك تحت الحمل؟ قامت حفارات Komatsu Dash-5 الحديثة (MR-5) بترقية واجهة ترس القيادة الخاصة بها إلى دائرة مسامير M14 بـ 12 فتحة (طيار بقطر 230 مم) لتوزيع عزم دوران الجر الثقيل البالغ 6300 نيوتن متر. تركيب محركات قيادة أقدم بـ 9 فتحات (مثل 22M-60-32501) يسبب عدم محاذاة شديد للمسامير. مع الاستخدام الممتد عند ضغط 24.5 ميجا باسكال، يتسبب تسرب الضغط الداخلي عبر مكبس التحكم في الإزاحة 34 مل/دورة في تباطؤ تغيير السرعة المزدوج، مما يمنع المحرك من توصيل قوة كسر السرعة المنخفضة الكاملة البالغة 6300 نيوتن متر. تركيب محرك القيادة النهائي المصقول بدقة الخاص بنا 22N-60-51300 يضمن محاذاة كاملة بـ 12 فتحة، وأمان تثبيت M14 قوي، وقوة جر كاملة للصعود الهيدروليكي.
س: كيف أتحقق مما إذا كانت آلة Komatsu الخاصة بي تتطلب محرك قيادة بترس مسنن بـ 12 فتحة بدلاً من الإصدار الأقدم بـ 9 فتحات؟ ج: قم بعد فتحات مسامير التركيب على ترس القيادة الخاص بك. إذا كانت آلتك من طراز Dash-5 (PC45MR-5، PC50MR-5، PC55MR-5) تتميز بـ 12 فتحة مسمار ترس (φ14 مم) وسجل داخلي بقطر 230 مم، فهي تتطلب هذه الوحدة ثقيلة الخدمة 22N-60-51300. (عادةً ما تستخدم طرازات MR-3 الأقدم 9 فتحات ترس).
س: ما هي بروتوكول التشحيم الإلزامي لبدء التشغيل لمحرك القيادة البديل هذا؟ ج: املأ غلاف المحرك الهيدروليكي مسبقًا بسائل ISO VG 46 جديد من خلال قابس تصريف الغلاف العلوي. بشكل منفصل، املأ علبة التروس الكوكبية بزيت تشحيم التروس عالي الضغط SAE 80W-90 حتى قابس فحص مستوى الزيت الأفقي قبل بدء تشغيل المحرك.
س: كيف يتوافق 22N-60-51300 مع FU1BB25159640A عبر طرازات Dash-5؟ ج: 22N-60-51300 (Komatsu OEM) و FU1BB25159640A (ختم الشركة المصنعة) هما تسميتان متطابقتان تمامًا في المصنع محددتان عبر جميع طرازات PC45MR-5 إلى PC55MR-5، ويتشاركان في سجلات ترس بـ 12 فتحة بقطر 230 مم ونسب تخفيض 47.5:1 لتوحيد المخزون برمز SKU واحد.
س: ما هو معيار التعبئة للتصدير للشحن الخارجي؟ ج: يتم معالجة كل وحدة قيادة داخليًا بسائل نقل مقاوم للصدأ، وتغليفها داخل غلاف بلاستيكي واقٍ من التآكل بالبخار (VCI) عالي السماكة، وتثبيتها بشكل آمن داخل صندوق خشبي للتصدير معتمد من ISPM-15 معالج بالتبخير ومصمم للتعامل مع الشحن البحري والجوي.
