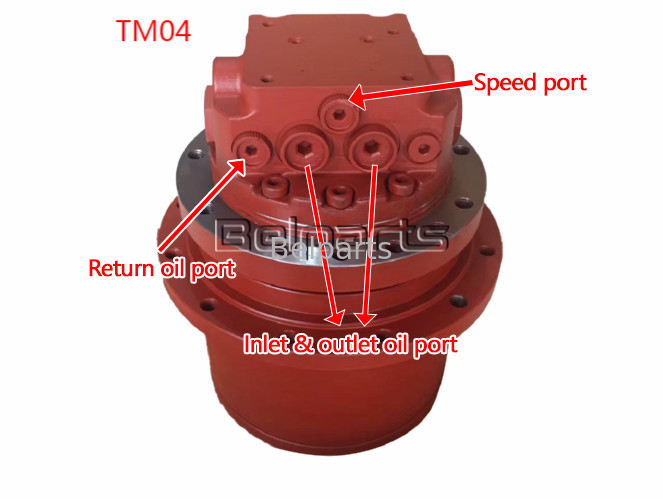

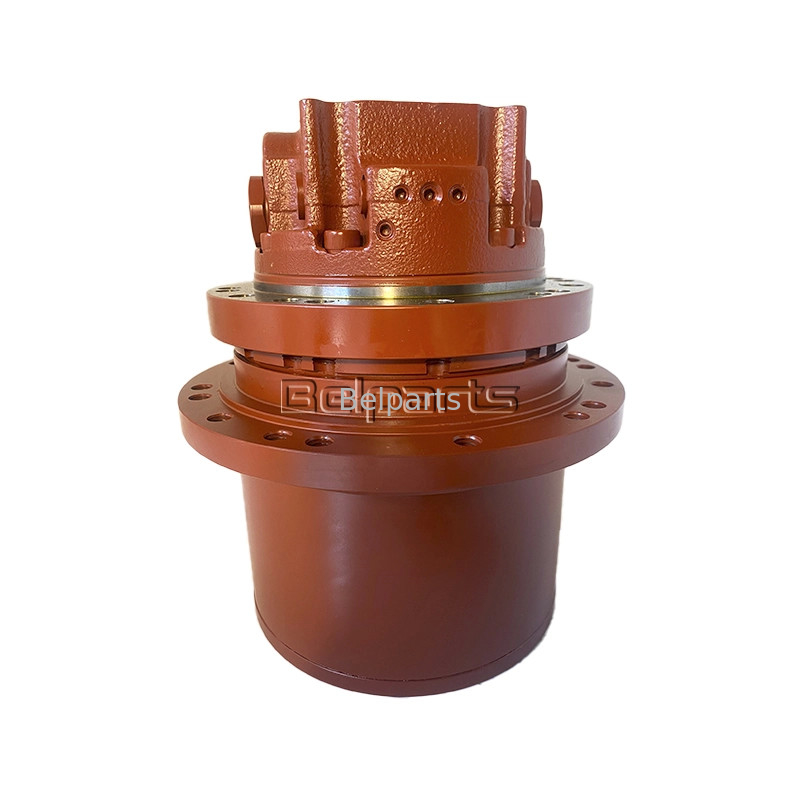

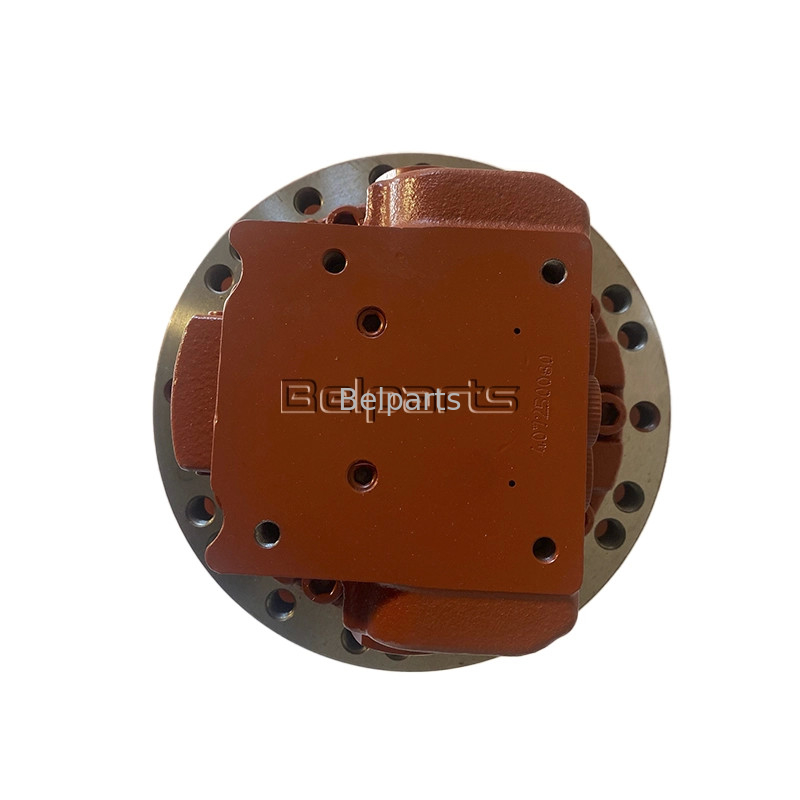

هيتاشي ZX30 ZX30CLR ZX35 ZX35U ZX35U-A ZX40UR Final Drive 9209825 4466795 Excavator Travel Motor
PHV-390-53B المحرك الهيدروليكي للحفر
,حفرة هيتاشي محرك هيدروليك
,TM04 المحرك الهيدروليكي للحفر
جر 2700 نيوتن متر للسحب للحفارات صفر الذيل 3.0-4.0 طن.محرك سفر هيدروليكي مزدوج الإزاحة TM03 بديل OEM مباشر كامل مع علبة تروس تخفيض كوكبي بنسبة 45.2:1، مصمم خصيصًا للحفارات الصغيرة هيتاشي ZX30، ZX30CLR، ZX35، ZX35U، ZX35U-A، وZX40UR.
(تمت الإحالة المرجعية عبر كتالوجات قطع غيار هيتاشي ومواصفات هندسة الحفارات المدمجة)
| المعلمة الهندسية | قيمة المقياس التي تم التحقق منها |
|---|---|
| أرقام قطع غيار هيتاشي الأصلية | 9209825, 4466795 |
| تبادل مرجعي متقاطع | 4614213, 4691489 (يناسب أيضًا دير 35D) |
| موديلات هيتاشي المتوافقة | ZX30, ZX30CLR, ZX35, ZX35U, ZX35U-A, ZX40UR |
| نواة محرك القيادة | سلسلة TM03 (هندسة مكبس محوري بسرعتين) |
| فئة وزن الحفار | 3.0 - 4.0 طن (هيكل صفر الذيل وهيكل تقليدي) |
| الإزاحة (عالي / منخفض) | 12 / 18 مل/دورة |
| عزم الدوران الناتج (عالي / منخفض) | 1800 / 2700 نيوتن متر |
| سرعة عمود الخرج (عالي / منخفض) | 55 / 37 دورة في الدقيقة |
| ضغط تشغيل الدائرة | 21.0 ميجا باسكال |
| معدل تدفق المدخل المقدر | 30 لتر/دقيقة |
| نسبة تخفيض الكواكب | 45.2 : 1 |
| الحالة / الضمان | جديد 100% / 12 شهرًا |
(تم التحقق من تسجيل الطيار 190 مم لهياكل جنزير هيتاشي Zaxis 3.5 طن)
| الواجهة الميكانيكية | مواصفات الأبعاد | خصائص التركيب |
|---|---|---|
| نمط مسامير إطار الجنزير | 9 × φ12 مم | نمط قياسي بـ 9 فتحات يطابق الهيكل الأصلي |
| نمط مسامير التروس | 9 × φ12 مم | دائرة مسامير دائرية بـ 9 فتحات موزعة بالتساوي |
| قطر فتحة الطيار الداخلية للترس | 190 مم | تسجيل طيار مركزي عالي الدقة |
هل تسحب حفارتك ZX35U إلى جانب واحد عند التحرك في السرعة العالية، أو تهتز عند الدوران بالقرب من الجدران؟ تغلف موديلات هيتاشي ذات الذيل الصفري (ZX-U) محركات السفر داخل جيوب هيكل ضيقة تحبس الحرارة. يؤدي الحفر الممتد في الطين الكثيف إلى تمدد حراري عالي، مما يتسبب في التصاق أسطوانة التحويل مزدوجة الإزاحة داخل المحركات القديمة. يمنع هذا الالتصاق المحرك من المزامنة بسلاسة بين 37 دورة في الدقيقة و 55 دورة في الدقيقة، مما يؤدي إلى توجيه غير منتظم للجنزير وفقدان عزم الدوران عند التسلق. استبدالها بـ 9209825 محرك نهائي مصقول بدقة يعيد استجابة التحويل الفوري، ودفع كسر كامل بسرعة منخفضة يبلغ 2700 نيوتن متر، وتحرك مستقيم تمامًا.
س: هل سيتناسب هذا المحرك النهائي بقطر 190 مم مباشرة مع حفارتي هيتاشي ZX35U-A دون تعديل الترس؟ ج: نعم. إنه يطابق رقم القطعة الأصلية 9209825 تمامًا. نمط الإطار بـ 9 فتحات (φ12 مم)، ونمط الترس بـ 9 فتحات، وتسجيل الطيار 190 مم تتوافق بسلاسة مع هيكلك الأصلي من هيتاشي.
س: ما هي إجراءات التشغيل الأولية الموصى بها بعد تركيب هذا المحرك النهائي الجديد؟ ج: ارفع جنزير الماكينة باستخدام شفرة البلدوزر والدلو. قم بتشغيل المحرك النهائي للأمام والخلف لمدة 3-5 دقائق عند سرعة خاملة منخفضة لتصريف الهواء المتبقي من الغلاف، وتأكد من أن محور الكواكب مملوء بزيت تروس SAE 80W-90 نظيف.
س: هل يتوافق رقم القطعة 9209825 مباشرة مع 4466795 و 4614213؟ ج: نعم. 9209825, 4466795, 4614213, و 4691489 تمثل مراجعات المصنع المتتالية عبر منصات هيتاشي ZX30/ZX35 و دير 35D، وتشارك نفس نسبة التروس 45.2:1 وأبعاد التركيب 190 مم.
س: كيف يتم تعبئة شحن التصدير الدولي لمنع تلف النقل؟ ج: يتم طلاء كل وحدة قيادة بزيت مضاد للتآكل، وتغليفها في غلاف بولي مقاوم للبخار، وتثبيتها بإحكام داخل صندوق خشبي معتمد من ISPM-15 معالج بالتبخير، ومصمم للنقل بالحاويات والشحن الجوي.
5. قائمة الأجزاء
| # | رقم القطعة | الوصف | الكمية |
|---|---|---|---|
| 4466795 | محرك؛ زيت (1/3) | 1 | |
| 2 | 0436401 | . عمود | 1 |
| 3 | 0436402 | . محمل؛ كروي | 1 |
| 4 | 0733501 | . مانع تسرب؛ زيت | 1 |
| 5 | 0436404 | . لوحة | 1 |
| 6 | 0750002 | . كرة؛ فولاذية | 2 |
| 7 | ---- | . كتلة؛ أسطوانة | 1 |
| 8 | ---- | . حلقة | 1 |
| 9 | ---- | . زنبرك | 1 |
| 10 | ---- | . مقعد؛ زنبرك | 1 |
| 11 | ---- | . حلقة؛ تثبيت | 1 |
| 12 | ---- | . دبوس | 3 |
| 13 | ---- | . حامل | 1 |
| 14 | ---- | . لوحة؛ تثبيت | 1 |
| 15 | ---- | . مكبس | 9 |
| 19 | 0750003 | . مكبس | 2 |
| 20 | 0436413 | . زنبرك | 2 |
| 25 | 0436414 | . لوحة؛ صمام | 1 |
| 26 | 0396703 | . دبوس | 1 |
| 27 | 0436415 | . محمل؛ كروي | 1 |
| 28 | A810120 | . حلقة دائرية | 1 |
| 29 | 4506407 | . حلقة دائرية | 3 |
| 30 | ---- | . لوحة | 1 |
| 31 | ---- | . مجموعة صمام | 1 |
| 311 | ---- | .. صمام | 1 |
| 312 | ---- | .. صمام؛ فحص | 2 |
| 313 | 0398002 | .. زنبرك | 2 |
| 314 | 0647901 | .. سدادة | 2 |
| 315 | 4506320 | .. حلقة دائرية | 2 |
| 36 | 0398004 | . مقعد؛ زنبرك | 2 |
| 37 | 0847701 | . زنبرك | 2 |
| 38 | 0831902 | . غطاء | 2 |
| 39 | 4506429 | . حلقة دائرية | 2 |
| 40 | 0158826 | . فتحة | 4 |
| 41 | ---- | . صمام | 1 |
| 42 | 0436602 | . زنبرك | 1 |
| 43 | 0311336 | . سدادة | 1 |
| 44 | 4509180 | . حلقة دائرية | 2 |
| 45 | 0352225 | . سدادة | 2 |
| 47 | 0436603 | . فتحة | 4 |
| 48 | 0167922 | . برغي؛ مقبس | 6 |
| 49 | 0397910 | . دبوس | 2 |
| 53 | ---- | . سدادة | 2 |
| 55 | 0436608 | . سدادة | 2 |
| 56 | 957366 | . حلقة دائرية | 2 |
| 58 | 0750010 | . سدادة | 2 |
| 59 | 0647006 | . سدادة | 2 |
| 60 | 4506408 | . حلقة دائرية | 2 |
| 61 | 94-2011 | . سدادة | 1 |
| 62 | 0847702 | . سدادة | 1 |
