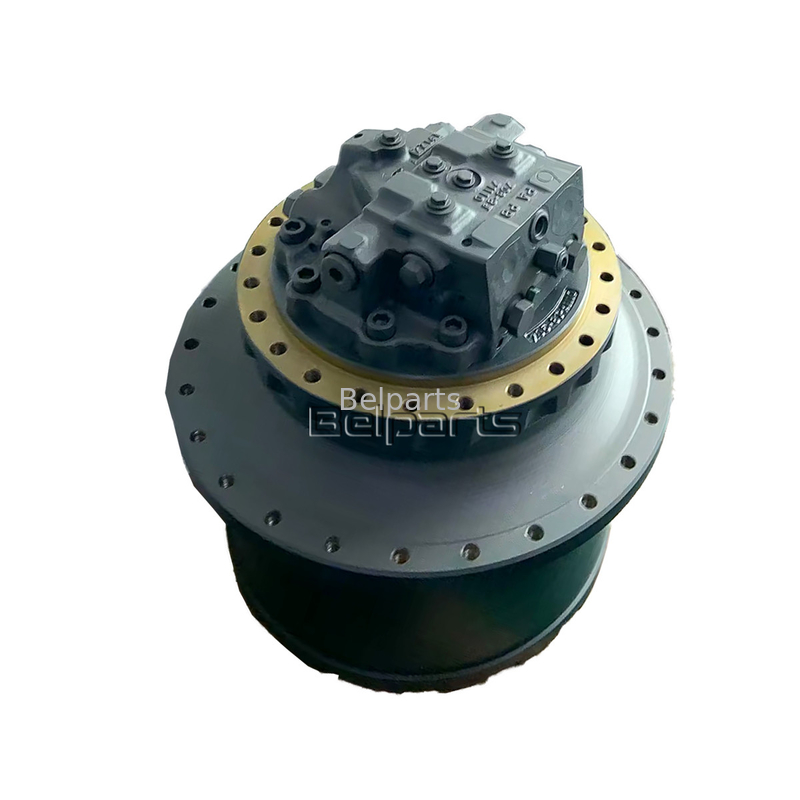

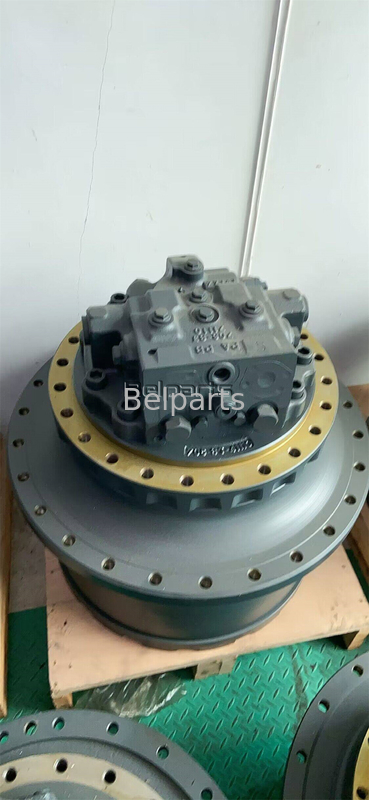

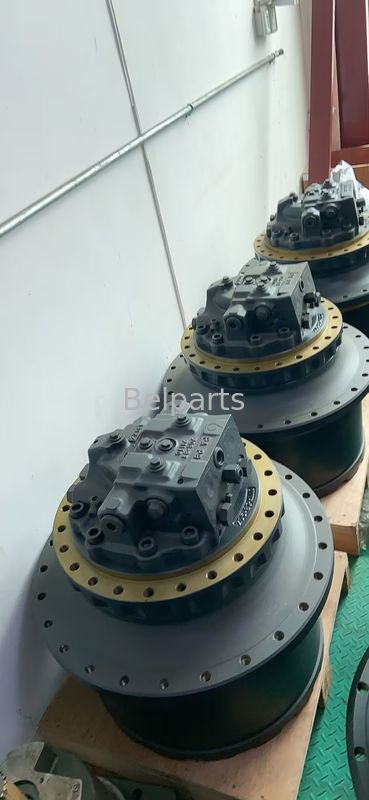

208-27-00280 محرك سفر الحفر
,PC400-7 محرك سفر الحفر
,محرك سفر الحفر PC400LC-7
PH15V00009F1 PH15V00009F2 محرك نهائي لكوبيلكو SD40SR SK40SR SK45SR-2 | محرك السفر
عزم دوران قوي يبلغ 4200 نيوتن متر و 204 مم ترس لـ 3.5-4.5 طن من حفارات كوبيلكو.محرك سفر هيدروليكي مباشر TM04 مزدوج الإزاحة مع علبة تروس تخفيض كوكبي 52.7:1، مصمم خصيصًا لحفارات كوبيلكو الصغيرة ذات المحور 204 مم SD40SR، SK40SR، و SK45SR-2.
1. المواصفات التشغيلية الفنية
(تم التحقق من السلطة عبر كتالوجات قطع غيار Kobelco EPC وقواعد بيانات الحفارات المدمجة)
| معلمة هندسية | قيمة مترية تم التحقق منها |
|---|---|
| أرقام قطع غيار Kobelco الأصلية | PH15V00009F1، PH15V00009F2 |
| موديلات Kobelco المتوافقة | Kobelco SD40SR, SK40SR, SK45SR-2 |
| منصة نواة محرك المحرك | سلسلة TM04 للخدمة الشاقة (مكبس محوري بسرعتين) |
| فئة وزن الحفار | 3.5 - 4.5 طن (منصة قصيرة الشعاع) |
| الإزاحة (عالي / منخفض) | 14 / 24 مل/دورة |
| عزم الدوران الناتج (عالي / منخفض) | 2400 / 4200 نيوتن متر |
| سرعة دوران المحرك الناتج (عالي / منخفض) | 54 / 32 دورة في الدقيقة |
| ضغط التشغيل الهيدروليكي | 21.0 ميجا باسكال |
| معدل تدفق المدخل المقنن | 40 لتر/دقيقة |
| نسبة تخفيض الكواكب | 52.7 : 1 (تخفيض عزم الدوران العالي) |
| الحالة / الضمان | جديد 100% / 12 شهرًا |
2. أبعاد ملاءمة الهيكل السفلي التي تم التحقق منها
(تم التحقق من المحور الحرج 204 مم وارتفاع الخطوة 70 مم لإطارات مسارات Kobelco SR)
| الواجهة الميكانيكية | معلمة الأبعاد | دور ملاءمة التركيب |
|---|---|---|
| مركز ترس القيادة (القطر الداخلي) | 204 مم | تسجيل ترس Kobelco الخاص 204 مم |
| الارتفاع الكلي لتجميع المحرك | 280 مم | الارتفاع الكلي للمحرك |
| عمق خطوة الهيكل | 70 مم | عمق إشراك خطوة شفة التركيب |
| نمط مسامير إطار المسار | 9 × φ12 مم | تركيب مباشر على إطار الهيكل الأصلي |
| نمط مسامير ترس القيادة | 9 × φ12 مم | محيط مسامير الترس المتباعدة بالتساوي 9 مسامير |
3. حل مشكلة عدم محاذاة وصلة Kobelco SK40SR/SK45SR وتأخر التحول
هل تعاني من انحراف المسار على المنحدرات أو تسمع تشابك أسنان قاسي عند تركيب محركات بديلة؟ تتطلب حفارات Kobelco SK40SR و SK45SR-2 وصلة ترس قيادة مخصصة بقطر 204 مم. محاولة تركيب محركات عامة بقطر 210 مم تخلق انحرافًا شعاعيًا، مما يؤدي إلى قص مسامير الترس بسرعة وتكسير أسنان التروس الشمسية. علاوة على ذلك، في الآلات ذات ساعات التشغيل العالية، يتسبب تلوث السوائل في التصاق بكرات التحول الداخلية، مما يحبس المحرك في السرعة العالية ويستنزف عزم دورانه البالغ 4200 نيوتن متر للتسلق عند السرعة المنخفضة. تركيب محركنا النهائي المصمم بدقة PH15V00009F1 يضمن محاذاة ترس 204 مم متحدة المركز بنسبة 100%، ويزيل تداخل التروس، ويستعيد تتبعًا سريع الاستجابة بسرعتين.
4. أسئلة متكررة (فنية وتجارية)
لمالكي المشغلين ومشغلي الآلات (رؤى العميل)
س: كيف أتحقق من أن جهاز Kobelco الخاص بي يتطلب هذه الوحدة بقطر 204 مم بدلاً من الإصدار القياسي 210 مم؟ ج: قم بقياس الفتحة المركزية الداخلية لترس القيادة الخاص بك باستخدام الفرجار. إذا كان تسجيل الترس الخاص بك يقيس 204 مم بالضبط مع عمق خطوة تركيب 70 مم و 9 فتحات مسامير (φ12 مم)، فإن جهازك يتطلب هذا المحرك PH15V00009F1.
س: ما هي خطوة التشحيم الحرجة لبدء التشغيل المطلوبة لهذا المحرك البديل؟ ج: املأ غلاف المحرك الهيدروليكي مسبقًا بسائل هيدروليكي نظيف ISO VG 46 من خلال قابس تصريف الغلاف العلوي. بشكل منفصل، املأ علبة تروس الكواكب بزيت تشحيم التروس عالي الضغط SAE 80W-90 حتى قابس فحص مستوى الزيت الأفقي قبل بدء تشغيل المحرك.
لموزعي المعدات ومرافق الإصلاح (رؤى الموزع)
س: هل يمكن لرقم القطعة PH15V00009F2 أن يحل محل PH15V00009F1 عبر مخزوننا؟ ج: نعم. PH15V00009F1 و PH15V00009F2 هما بديلان هندسيان مباشران للمصنع للهياكل السفلية Kobelco SD40SR، SK40SR، و SK45SR-2، ويتشاركان وصلات محور 204 مم متطابقة، وتروس تخفيض 52.7:1، وسعة تدفق 40 لتر/دقيقة.
س: ما هو معيار التعبئة والتغليف للتصدير للشحن البحري؟ ج: يتم معالجة كل وحدة محرك داخليًا بسائل عبور مانع للصدأ، وتغليفها داخل غلاف بولي مانع للتآكل بالبخار (VCI) ثقيل المقياس، وتثبيتها بإحكام داخل صندوق خشبي للتصدير معتمد من ISPM-15 مصمم للتعامل مع الشحن بالحاويات والشحن الجوي.
5. قائمة الأجزاء
| # | رقم القطعة | الوصف | الكمية |
|---|---|---|---|
| . | PH15V00009R370 | طقم إصلاح؛ يتكون من المرجع 263 (1)، 264 (1) (لـ F1 فقط) | 1 |
| . | PH15V00009R440 | طقم إصلاح؛ يتكون من المرجع 105 (9)، 106 (9) | 1 |
| . | PH15V00009R430 | طقم إصلاح؛ يتكون من المرجع 201 (1)، 223 (1) | 1 |
| . | PH15V00009R420 | طقم إصلاح؛ يتكون من المرجع 2 (1)، 3 (1) | 1 |
| . | PH15V00009R410 | طقم إصلاح؛ يتكون من المرجع 264 (1)، 400 (1) | 1 |
| . | PH15V00009R390 | طقم إصلاح؛ يتكون من المرجع 201 (1)، 218 (1)، 219 (1)، 220 (1)، 221 (2)، 222 (1)، 223 (1)، 224 (2)، 225 (2)، 226 (2)، 227 (2)، 228 (2)، 230 (2)، 233 (1)، 236 (2)، 237 (2)، 252 (3)، 254 (6)، 264 (1)، 268 (1)، 273 (2)، 275 (5)، 276 (1)، 280 (1)، 299 (1)، 400 (1)، 401 (1) | 1 |
| . | PH15V00009R380 | طقم إصلاح؛ يتكون من المرجع طقم إصلاح 27 (2)، 29 (1)، 30 (1)، 31 (2)، 36 (3)، 132 (1)، 135 (1)، 139 (1)، 233 (1)، 236 (2)، 237 (2)، 273 (2) | 1 |
| . | PH15V00009R360 | طقم إصلاح؛ (لـ F1 فقط) يتكون من المرجع 201 (1)، 218 (1)، 219 (1)، 220 (1)، 221 (2)، 222 (1)، 223 (1)، 224 (2)، 225 (2)، 226 (2)، 227 (2)، 228 (2)، 230 (2)، 233 (1)، 236 (2)، 237 (2)، 252 (3)، 254 (6)، 263 (1)، 264 (1)، 266X1، 268 (1)، 273 (2)، 275 (5)، 276 (1)، 280 (1)، 299 (1) | 1 |
| . | PH15V00009R350 | طقم إصلاح؛ 161 (1)، 162 (1) | 1 |
| . | PH15V00009R340 | طقم إصلاح؛ يتكون من المرجع 105 (1)، 106 (1) | 9 |
| . | PH15V00009R330 | طقم إصلاح؛ يتكون من المرجع 31 (2) | 1 |
| . | PH15V00009R320 | طقم إصلاح؛ يتكون من المرجع 7 (2) | 1 |
| . | PH15V00009R310 | طقم إصلاح؛ يتكون من المرجع 4 (2)، 9 (3)، 12 (4) 22 (4)، 23 (4) | 1 |
| . | PH15V00009R300 | طقم إصلاح؛ يتكون من المرجع 2 (1). 3 (1)، 19 (2)، 35 (2) | 1 |
| . | PH15V00009F3 | محرك هيدروليكي؛ تجميع المحرك (دفع) | 1 |
| . | PH15V00009F2 | محرك؛ تجميع (دفع) | 1 |
| . | PH15V00009F1 | محرك؛ تجميع (دفع) | 1 |
| 1 | PH15V00009S001 | محور | 1 |
| 2 | ---- | لا يباع بشكل منفصل؛ عمود دوران | 1 |
| 3 | ---- | لا يباع بشكل منفصل؛ شفة | 1 |
| 4 | ---- | لا يباع بشكل منفصل؛ ترس | 2 |
| 6 | PH15V00009S006 | ترس | 1 |
| 7 | ---- | لا يباع بشكل منفصل؛ ترس | 2 |
| 8 | PH15V00009S008 | غطاء | 1 |
| 9 | ---- | لا يباع بشكل منفصل؛ عمود | 2 |
| 12 | ---- | لا يباع بشكل منفصل؛ فاصل | 4 |
| 17 | PH15V00009S017 | دبوس | 28 |
| 18 | 2441U831S18 | حلقة | 1 |
| 19 | 2441U831S19 | برغي؛ مسمار إعادة | 2 |
| 20 | 2441U532S19 | حلقة | 2 |
| 21 | PH15V00009S021 | محمل كروي | 2 |
| 22 | ---- | لا يباع بشكل منفصل؛ محمل أسطواني | 4 |
| 23 | ---- | لا يباع بشكل منفصل؛ محمل إبري | 4 |
| 24 | ZR16X01500 | قطعة غيار؛ تثبيت | 1 |
| 25 | ZR16X02500 | حلقة؛ تثبيت -- القطر الداخلي 23.2 × القطر الخارجي 25 × السمك 1.2 مم | 4 |
| 27 | ZD12P00800 | حلقة دائرية، سمك 1.9 مم × قطر داخلي 7.8 مم، صلابة 90؛ قطر داخلي 7.8 مم × قطر خارجي 9.7 مم | 2 |
| 29 | ZD11G20000 | حلقة دائرية، سمك 5.7 مم × قطر داخلي 199.3 مم، صلابة 70؛ قطر داخلي 199.30 ± 1.55 × قطر خارجي 210 مم | 1 |
| 30 | PH15V00009S030 | حلقة دائرية | 1 |
| 31 | ---- | لا يباع بشكل منفصل؛ مانع تسرب، عائم | 2 |
| 33 | PH15V00009S033 | سدادة | 1 |
| 34 | YR15V00002S121 | سدادة | 2 |
| 35 | PH15V00009S035 | برغي؛ برغي مقبس | 2 |
| 36 | ZD12P01400 | حلقة دائرية؛ قطر داخلي 13.80 ± 0.19 × قطر خارجي 18 مم | 3 |
| 42 | PY15V00006S142 | دبوس | 2 |
| 102 | PH15V00009S102 | عمود | 1 |
| 103 | PH15V00009S103 | لوحة | 1 |
| 104 | YJ15V00002S104 | كتلة؛ أسطوانة | 1 |
| 105 | ---- | لا يباع بشكل منفصل؛ مكبس | 9 |
| 106 | ---- | لا يباع بشكل منفصل؛ حذاء | 9 |
| 107 | 2441U831S107 | لوحة تثبيت | 1 |
| 108 | 2441U831S108 | كرة | 1 |
| 109 | PH15V00009S109 | لوحة | 1 |
| 110 | 2441U831S110 | حلقة | 2 |
| 112 | PH15V00009S112 | مكبس | 1 |
| 113 | PH15V00009S113 | زنبرك | 8 |
| 114 | YJ15V00002S114 | زنبرك | 1 |
| 115 | YJ15V00002S115 | لوحة؛ احتكاك | 2 |
| 116 | YJ15V00002S116 | لوحة | 2 |
| 132 | 2441U831S132 | مانع تسرب الزيت | 1 |
| 135 | PY15V00005S135 | حلقة دائرية | 1 |
| 139 | PH15V00009S139 | حلقة دائرية | 1 |
| 145 | 2441U831S145 | حلقة | 1 |
| 149 | YJ15V00002S149 | محمل كروي | 1 |
| 150 | 2441U831S150 | محمل كروي | 1 |
| 151 | PH15V00009S151 | أسطوانة | 3 |
| 161 | ---- | لا يباع بشكل منفصل؛ مكبس | 1 |
| 162 | ---- | لا يباع بشكل منفصل؛ حذاء | 1 |
| 167 | PY15V00006S167 | بكرة؛ محور دوران | 2 |
| 169 | YJ15V00002S169 | لوحة | 1 |
| 177 | PH15V00009S177 | دبوس | 2 |
| 190 | PH15V00009S190 | زنبرك | 1 |
| 201 | ---- | لا يباع بشكل منفصل؛ شفة | 1 |
| 218 | YJ15V00002S118 | مقعد؛ صمام | 1 |
| 219 | PH15V00009S219 | صمام فحص | 1 |
| 220 | YJ15V00002S120 | زنبرك | 1 |
| 221 | 2441U995S192 | سدادة | 2 |
| 222 | YJ15V00002S122 | حلقة | 1 |
| 223 | ---- | لا يباع بشكل منفصل؛ بكرة | 1 |
| 224 | PH15V00009S224 | سدادة | 2 |
| 225 | PH15V00009S225 | مقعد؛ توقف | 2 |
| 226 | 2441U831S126 | سدادة | 2 |
| 227 | 2441U831S127 | صمام | 2 |
| 228 | PH15V00009S228 | زنبرك | 2 |
| 230 | 2441U831S130 | زنبرك | 2 |
| 233 | ZD12P00700 | حلقة دائرية، سمك 1.6 مم × قطر داخلي 6.8 مم، صلابة 90؛ حلقة دائرية -- قطر داخلي 06.80 ± 0.16 × قطر خارجي 10 مم | 1 |
| 236 | ZD12P02200 | حلقة دائرية؛ قطر داخلي 21.80 ± 0.24 × قطر خارجي 26 مم | 2 |
| 237 | ZD12P01200 | حلقة دائرية؛ قطر داخلي 11.80 ± 0.19 × قطر خارجي 16 مم | 2 |
| 241 | 2441U815S141 | دبوس | 2 |
| 243 | ZS23C08020 | برغي؛ رأس مقبس سداسي، M8 × 20 مم؛ M08x1.25x20mm | 6 |
| 252 | YX15V00003S146 | سدادة | 3 |
| 254 | PY15V00006S154 | سدادة | 6 |
| 263 | ---- | لا يباع بشكل منفصل؛ بكرة | 1 |
| 264 | ---- | لا يباع بشكل منفصل؛ مثبت | 1 |
| 266 | PH15V00009S266 | زنبرك؛ (لـ F1 فقط) | 1 |
| 268 | PH15V00009S268 | كرة | 1 |
| 273 | ZD12P01100 | حلقة دائرية؛ قطر داخلي 10.8 مم × قطر خارجي 13.2 مم | 2 |
| 275 | PH15V00009S275 | فتحة | 5 |
| 276 | PH15V00009S276 | فتحة | 1 |
| 280 | PH15V00009S280 | سدادة | 1 |
| 299 | PH15V00009S299 | ملصق؛ لوحة اسم | 1 |
| 400 | ---- | لا يباع بشكل منفصل؛ بكرة | 1 |
| 401 | PH15V00009S401 | زنبرك؛ (لـ F1 و F2 فقط) | 1 |
| 402 | YT15V00008S033 | سدادة؛ (لـ F3 فقط) | 1 |
