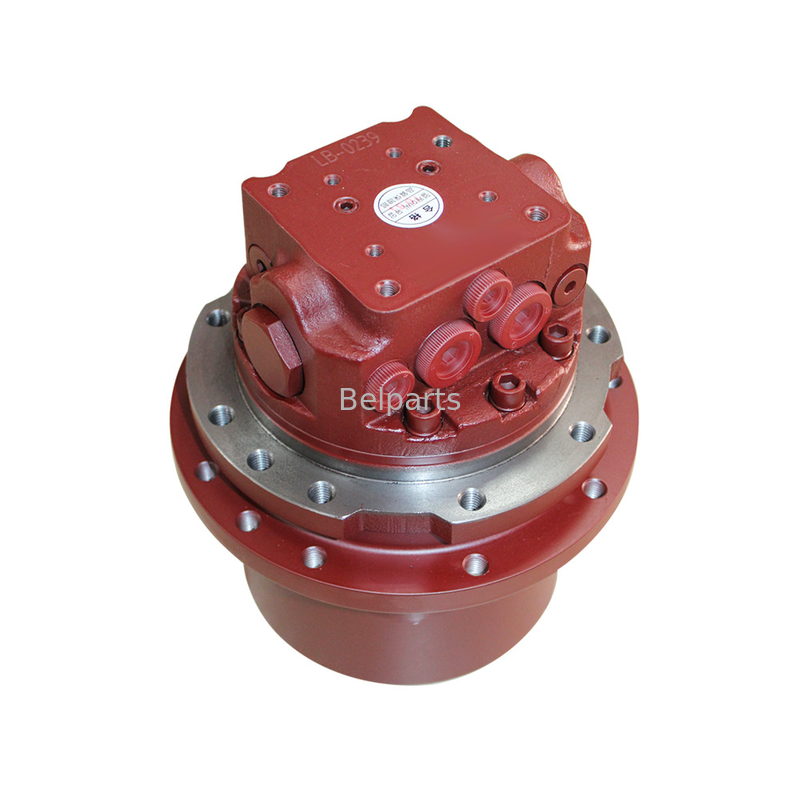

Yanmar B22 B25 YB221 B22-1 B22-2 B22-2A B22-2B B25-1 Final Drive 172141-73350 172141-73351 172171-73700 172434-73350 172452-73300 جهاز سفر للحفارة الصغيرة
TM03A القيادة النهائية للحفارة
,MAG-18VP-230 مجموعة القيادة النهائية للحفارة
,إصلاح مجموعة القيادة النهائية للحفارة VIO30
قوة جر عالية العزم 2700 نيوتن متر للحفارات 2.8-3.5 طن.محرك سفر هيدروليكي مزدوج السرعة TM03 بديل مباشر وتجميع تخفيض كوكبي شديد التحمل بنسبة 45.2:1، مصمم خصيصًا للحفارات الصغيرة Yanmar B22، B25، YB221، B22-1، B22-2، و B25-1.
(بيانات هندسية تم التحقق منها لمقتطفات Google الغنية والمشتريات بين الشركات)
| معلمة الأداء | المواصفات المترية |
|---|---|
| أرقام قطع غيار Yanmar الأصلية | 172141-73350, 172141-73351, 172171-73700, 172434-73350, 172452-73300 |
| موديلات Yanmar المتوافقة | B22, B25, YB221, B22-1, B22-2, B22-2A, B22-2B, B25-1 |
| موديل نواة القيادة | TM03 (سلسلة مكبس محوري مزدوج السرعة) |
| فئة وزن الحفار | 2.5 – 3.5 طن (ينطبق على منصات 2.8-3.5 طن) |
| الإزاحة (عالي / منخفض) | 12 / 18 مل/دورة |
| عزم الدوران الناتج (عالي / منخفض) | 1800 / 2700 نيوتن متر |
| سرعة عمود الخرج (عالي / منخفض) | 55 / 37 دورة في الدقيقة |
| ضغط تشغيل الدائرة | 21.0 ميجا باسكال |
| معدل تدفق المدخل المقدر | 30 لتر/دقيقة |
| نسبة تخفيض الكواكب | 45.2 : 1 |
| الحالة / الضمان | جديد 100% / 12 شهرًا |
(نمط 190 مم ذو شفة كبيرة تم التحقق منه لإطارات Yanmar ذات 3 أطنان)
| الواجهة الميكانيكية | مواصفات الأبعاد | خصائص التركيب |
|---|---|---|
| تركيب إطار الهيكل | 9 × φ12 مم | نمط 9 فتحات شديد التحمل يطابق إطار OEM |
| تركيب ترس القيادة | 9 × φ12 مم | مسافة دائرية قياسية لترس بـ 9 مسامير |
| قطر فتحة دليل الترس الداخلية | 190 مم | مسجل توسيط عالي الصلابة |
هل يفقد محرك Yanmar ذو الـ 3 أطنان عزم سحب على المنحدرات الشديدة، أم أن زيت علبة التروس الغائم والحليبي يتسرب من المحور؟تتطلب منصة Yanmar ذات الـ 3 أطنان قوة جر جر قصوى. التشغيل عبر الطين الصخري يعرض علبة التروس ذات التخفيض 45.2:1 لالتواء مضاد هائل. في المحركات ذات الساعات العالية، تفقد موانع التسرب الميكانيكية الوجهية شدها، مما يسمح لمياه الأرض بالدخول إلى حجرة الكواكب. هذا يؤدي إلى استحلاب زيت علبة التروس، مما يؤدي إلى تآكل سريع لمحامل الكواكب وفقدان مفاجئ لعزم التسلق المنخفض السرعة البالغ 2700 نيوتن متر. تركيب محركنا النهائي المختوم بدقة172141-73350يعيد ضغط الموانع الأصلية، ويقضي على تلاشي التتبع، ويضمن وقوفًا ميكانيكيًا إيجابيًا على المنحدرات.
لأصحاب ومشغلي الآلات (رؤى الطرف C)
س: كيف يمكنني التحقق من أن Yanmar الخاص بي يتطلب هذا المحرك مقاس 190 مم بدلاً من الوحدة الأصغر مقاس 160 مم؟ ج: قم بقياس دليل التوسيط الداخلي لترس القيادة الخاص بك أو مسجل الإخراج لمحور المحرك النهائي. إذا كان قطر فتحة الدليل الداخلية لديك 190 مم ويستخدم 9 فتحات تثبيت بمسامير φ12 مم، فإن حفارك يتطلب هذا التجميع شديد التحمل TM03.
س: هل يأتي هذا المحرك مملوءًا بالزيت للحفر الفوري؟ ج: لا. يتم شحن الوحدات جافة للامتثال للوائح الشحن الدولية. قبل بدء التشغيل، املأ محور تروس الكواكب بحوالي 0.8-1.0 لتر من زيت علبة التروس SAE 80W-90 من خلال سدادة الملء، وقم بتهيئة غلاف المحرك بسائل هيدروليكي نظيف.
لتجار المعدات ومرافق الإصلاح (رؤى الطرف B)
س: هل يمكن لهذا التجميع TM03 استبدال أرقام القطع172141-73351 و 172434-73350 بشكل متبادل؟ ج: نعم. تمثل أرقام القطع 172141-73350, 172141-73351, و 172434-73350 مراجعات إنتاج المصنع لمنصة Yanmar B22/B25. تشترك في نفس التروس بنسبة 45.2:1، ومسجلات التروس مقاس 190 مم، وتباعد فتحات الإطار 9xφ12 مم.
س: ما هو بروتوكول التعبئة والتغليف وحماية الشحن للتسليم الدولي؟ ج: يتم معالجة كل وحدة بزيت داخلي مضاد للتآكل، وتغليفها داخل غلاف بلاستيكي عالي الكثافة مانع للبخار، وتثبيتها بإحكام داخل صندوق خشبي مصمم للتصدير ومعالج بالتبخير لمنع التواء الشفة وتلف الخيوط أثناء النقل متعدد الوسائط.
