ترس مخفض حركة حفار SDLG LG60 LG65 LG665 LG665E LG660 LG660E E660F أحمر فقط
علبة التروس السفر هيونداي
,علبة التروس للسفر للجزء الحفار
,R60-7 R55-7 علبة التروس

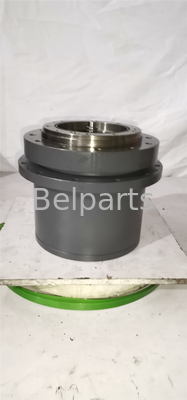

SDLG LG60 LG65 LG665 LG660 E660F ترس تخفيض السرعة | XKAH-00822 (مخفض تروس فقط)
صندوق تروس كوكبي ثقيل من فئة 5.5-6.5 طن (بدون محرك هيدروليكي).مجمع صندوق تروس تخفيض السرعة الكوكبي الجديد المصنع بدقة والمصمم خصيصًا للحفارات المدمجة من سلسلة SDLG (Shandong Lingong) سعة 6 طن. بديل ميكانيكي مباشر لرقم جزء الشركة المصنعة للمعدات الأصليةXKAH-00822، مصمم للتركيب مباشرة على محرك السفر الهيدروليكي الحالي الخاص بك.
1. مواصفات التشغيل الفنية
(تم التحقق من السلطة عبر أدلة قطع غيار الحفارات المدمجة SDLG ومعايير هندسة ناقل الحركة الكوكبي)
| معلمة هندسية | مقياس فني تم التحقق منه |
|---|---|
| رقم الجزء الأساسي | XKAH-00822 |
| تكوين الوحدة | مخفض تروس فقط (مجمع محور كوكبي ميكانيكي، بدون محرك) |
| موديلات SDLG المتوافقة | LG60, LG65, LG665, LG665E, LG60, LG60E, E660F (سلسلة 6 طن) |
| التوافق عبر المنصات | SANY SY65 / SY65C, Hyundai R55-7, R60-7 Series |
| فئة وزن الحفار | حفارات زاحفة متوسطة / مدمجة بوزن 5.5 - 6.5 طن |
| نوع التخفيض | مخفض تروس كوكبي ثقيل ثنائي المراحل مع ختم عائم مزدوج مخروطي محمل مسبقًا |
| الارتفاع الكلي للمجمع (H) | 254.7 ملم (عمق الخطوة: 74.4 ملم / 153.3 ملم) |
| قطر شفة التثبيت الخارجي | Ø282.6 ملم |
| معيار الحالة والجودة | درجة ما بعد البيع جديدة 100% |
| حماية الضمان | ضمان ثقيل لمدة سنة واحدة |
2. أبعاد التركيب والتجهيز للهيكل السفلي
(تحقق مباشر من التركيب المادي مطابق لرسم الهيكل السفلي لـ SDLG / R60-7)
| موقع التركيب | المواصفات المادية / المثبتات |
|---|---|
| فتحات مسامير إطار المسار (机架安装孔) | 12 × M14 (موزعة بالتساوي على محيط مسامير الإطار) |
| فتحات مسامير عجلة القيادة (驱动齿轮安装孔) | 12 × M14 (موزعة بالتساوي على محيط مسامير عجلة القيادة) |
| فتحات محرك هيدروليكي (马达连接孔) | 8 × M10 / M12 (نمط توجيه قياسي لمحرك مكبس 6 طن) |
| خطوات توسيط الهيكل | Ø210 ملم / Ø244 ملم |
| توجيه عجلة القيادة / نتوء خارجي | Ø250 ملم / Ø282.6 ملم |
| الارتفاع الكلي (H) | 254.7 ملم (الخطوة العلوية: 74.4 ملم | الخطوة السفلية: 153.3 ملم) |
| زيت التروس الموصى به | زيت تروس ضغط عالي SAE 80W-90 أو 85W-140 GL-5 (حوالي 1.0-1.2 لتر) |
3. حل مشكلة تآكل التروس الكوكبية وضوضاء المحور في SDLG LG60 و E660F
هل تواجه طحنًا عاليًا في محور الزاحف، أو حطامًا معدنيًا في زيت التروس، أو قفلًا كاملاً للمسار بينما لا يزال المحرك الهيدروليكي يعمل؟ في حفارات SDLG سعة 6 طن التي تعمل في أعمال نقل التربة والتعامل مع المواد المجمعة بشكل مستمر، يتعرض صندوق التروس الكوكبي الميكانيكي لقوة دفع شعاعية هائلة. عندما تتآكل الأختام المزدوجة المخروطية الكوكبية الميكانيكية، يتسرب زيت التشحيم وتدخل الطين الكاشط إلى تجويف الكوكب. يؤدي الاحتكاك الجاف الناتج إلى انهيار محامل الأسطوانة الإبرية، مما يؤدي إلى انحراف تروس الكوكب مقابل الترس الشمسي وتآكل غلاف الترس الحلقي الداخلي. عندما يكون محركك الهيدروليكي لا يزال في حالة تشغيل جيدة، فإن استبدال صندوق التروس الميكانيكي التالف فقط بمخفضنا الجديد تمامًاXKAH-00822 يوفر ما يصل إلى 50% من تكاليف الإصلاح، ويزيل ربط المسار، ويستعيد قوة السحب بنسبة 100%.
