مكان المنشأ:
الصين
اسم العلامة التجارية:
Belparts
إصدار الشهادات:
CE
رقم الموديل:
PC650-3

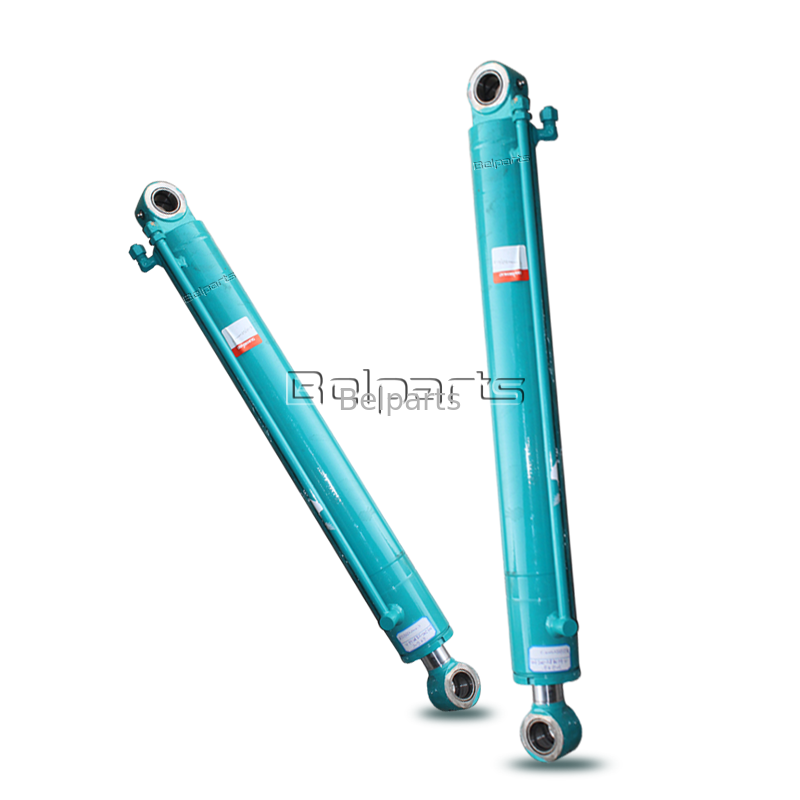

كوماتسو PC650-3 اسطوانة ذراع الرافعة الهيدروليكية | PN:209-63-X2020 / 209-63-X2010 / 209-63-02010 | قطع غيار ما بعد البيع عالية الجودة
1. معلومات المنتج الأساسية
تأتي أسطوانة ذراع الرافعة المتميزة هذه مع ثلاثة أرقام أجزاء متوافقة بشكل متبادل من صانعي القطع الأصلية، وهي مصممة لتحل محل المكون الأصلي في الحفارات الثقيلة Komatsu PC650-3. إنه يتولى أعمال الرفع والخفض لذراع الرافعة، وهو مثالي لسيناريوهات التشغيل القاسية مثل التعدين في الحفرة المفتوحة، واستخراج الصخور، وأعمال الحفر واسعة النطاق. يتم تصنيع جميع المنتجات وفقًا لمواصفات المصنع الأصلية، وتتميز بمسافة موحدة بين فتحات الدبوس وحجم التثبيت والواجهة الهيدروليكية، مما يتيح التثبيت الخالي من المتاعب دون أي معالجة في الموقع.
| غرض | مواصفة |
|---|---|
| اسم المنتج | اسطوانة ذراع الرافعة الهيدروليكية |
| نموذج قابل للتطبيق | كوماتسو PC650-3 |
| رقم جزء OEM | 209-63-X2020، 209-63-X2010، 209-63-02010 |
| مستوى الجودة | العلامة التجارية الجديدة عالية الجودة ما بعد البيع |
| فترة الضمان | تغطية 12 شهرًا لعيوب الإنتاج |
| الحد الأدنى لكمية الطلب | 1 قطعة، جاهزة في المخزون |
| ضبط الجودة | حصل على شهادة ISO9001، وتم اختبار الضغط الهيدروليكي بنسبة 100% قبل التسليم |
2. المعلمات التقنية الأساسية
| # | رقم الجزء | وصف | الكمية |
|---|---|---|---|
| ز-1 | (209-63-X2011) | مجموعة اسطوانات بوم، LH | 1 |
| ز-1 | (209-63-X2010) | مجموعة اسطوانات بوم، LH | 1 |
| ز-1 | (209-63-X2021) | مجموعة اسطوانات بوم، RH | 1 |
| ز-1 | (209-63-X2020) | مجموعة اسطوانات بوم، RH | 1 |
| ---- | ====================================================================== | ||
| 1 | 209-63-02011 | اسطوانة آسى | 1 |
| 1 | 209-63-02010 | اسطوانة آسى | 1 |
| 1 | 209-63-52540 | اسطوانة | 1 |
| 2 | 707-46-13010 | جلبة | 1 |
| 3 | 07043-00108 | القابس (بدون مفتاح ضغط الزيت) | 1 |
| 4 | 707-28-20510 | الرأس، الاسطوانة | 1 |
| 5 | 707-51-14130 | التعبئة، رود (كيت) | 1 |
| 6 | 707-51-14630 | حلقة، عازلة (كيت) | 1 |
| 7 | 707-52-91150 | جلبة | 1 |
| 7 | 707-52-11410 | جلبة | 1 |
| 8 | 198-63-93170 | الختم، الغبار (كيت) | 1 |
| 9 | 07179-14160 | خاتم، المفاجئة | 1 |
| 9 | 707-75-14012 | خاتم، المفاجئة | 1 |
| 10 | 07000-15195 | يا الدائري (كيت) | 1 |
| 11 | 707-35-92050 | حلقة، احتياطية (كيت) | 1 |
| 12 | 07000-15195 | يا الدائري (كيت) | 1 |
| 13 | 07001-05195 | حلقة، احتياطية (كيت) | 1 |
| 14 | 707-71-31460 | طوق | 1 |
| 15 | 707-71-11450 | جرس | 1 |
| 16 | 01010-52790 | بولت | 12 |
| 17 | 209-63-52520 | رود، مكبس | 1 |
| 18 | 707-46-11520 | جلبة | 1 |
| 19 | 07043-00108 | القابس (بدون مفتاح ضغط الزيت) | 1 |
| 20 | 707-91-02062 | المكبس آسى | 1 |
| 20 | 707-91-02061 | المكبس آسى | 1 |
| 20 | ---- | مكبس | 1 |
| 20 | ---- | مكبس | 1 |
| 21 | ---- | مقعد، صمام | 4 |
| 22 | ---- | صمام | 2 |
| 23 | ---- | ربيع | 2 |
| 24 | ---- | صمام، مكبس | 1 |
| 24 | ---- | صمام، مكبس | 2 |
| 25 | 07000-12115 | يا الدائري، (Y1621-01A0-10) | 1 |
| 26 | 707-35-52860 | حلقة، احتياطية (كيت) | 2 |
| 27 | 707-39-20820 | خاتم، ارتداء (طقم) | 4 |
| 28 | 707-44-20180 | خاتم، بيستون؟ LH (كيت) | 1 |
| 28 | 707-44-20080 | حلقة، المكبس (كيت) | 1 |
| 29 | 707-40-20970 | فاصل | 2 |
| 30 | 707-37-20020 | مكبس | 1 |
| 31 | 707-71-51461 | الغطاس | 1 |
| 31 | 707-71-51460 | الغطاس | 1 |
| 32 | 707-40-20910 | التجنيب | 1 |
| 33 | 01252-31490 | بولت | 6 |
| 34 | 209-63-52570 | أنبوب، ل | 1 |
| 34 | 209-63-52670 | أنبوب، ر | 1 |
| 35 | 209-62-58180 | أنبوب، ل | 1 |
| 35 | 209-62-58190 | أنبوب، ر | 1 |
| 36 | 07000-13038 | الحلقة الدائرية (بدون نظام التوجيه في حالات الطوارئ) | 4 |
| 37 | 01010-51245 | المزلاج، كتيفة التثبيت بالرادياتير (العلوي) | 8 |
| 38 | 01643-31232 | غسالة (غير مستخدمة مع حالات الطوارئ) | 8 |
| 39 | 07378-11210 | الرأس (للشحن) | 2 |
| 40 | 07371-51260 | شفة، (للمحراث الخلفي) | 4 |
| 41 | 01010-51245 | المزلاج، كتيفة التثبيت بالرادياتير (العلوي) | 8 |
| 42 | 01643-31232 | غسالة (غير مستخدمة مع حالات الطوارئ) | 8 |
| 43 | 707-88-96110 | فرقة | 1 |
| 44 | 707-88-96120 | قوس | 1 |
| 45 | 01010-51240 | بولت، (مع صمام الخدمة RH) | 4 |
| 46 | 01643-31232 | غسالة (غير مستخدمة مع حالات الطوارئ) | 4 |
| 47 | 07283-23442 | مشبك، (مع تحت المرآة) | 2 |
| 48 | 01599-01011 | الجوز، (مع تحت المرآة) | 4 |
| 49 | 01643-31032 | غسالة، (مع التوجيه التلقائي في حالات الطوارئ) | 4 |
| ---- | ====================================================================== |
| عنصر المواصفات | بيانات |
|---|---|
| تتحمل الاسطوانة | 180 ملم |
| قطر قضيب المكبس | 120 ملم |
| السكتة الدماغية الفعالة | 1720 ملم |
| ضغط العمل الاسمي | 34.3 ميجا باسكال |
| ضغط التفتيش | 51.45MPa (1.5 مرة من ضغط العمل القياسي) |
| أنبوب اسطوانة | سبائك فولاذية غير ملحومة عالية القوة مع شحذ داخلي ناعم |
| قضيب المكبس | 40CrMo سبائك الصلب بعد المعالجة الحرارية، 28 ~ 32μm طلاء الكروم الصلب، HRC68 ~ 72 لمقاومة ممتازة للتآكل والانحناء |
| مطابقة مجموعة الختم PN | 209-63-X2010K |
| نطاق درجة حرارة التشغيل | -25 درجة مئوية ~ +85 درجة مئوية |
| الميزة الهيكلية | تصميم ذو عروة مزدوجة مع بطانات نحاسية متينة، وهيكل عازل مدمج للتخفيف من تأثير العمل |
3. مزايا المنتج
4. ملخص المورد
يركز مصنعنا على البحث والتطوير وإنتاج الأسطوانات الهيدروليكية لنماذج حفارة كوماتسو الكلاسيكية لأكثر من عقد من الزمان. نحن نوفر مجموعة كاملة من أسطوانات ذراع الرافعة والذراع والدلو للمعدات الثقيلة من سلسلة PC، وقد لقيت منتجاتنا استحسان العملاء في جميع أنحاء أفريقيا وجنوب شرق آسيا والشرق الأوسط.
5. الأسئلة الشائعة
Q1: هل هذه الاسطوانة مناسبة لكوماتسو PC650-5؟
ج: لا ينطبق. يعتمد PC650-5 رموز الأجزاء والأحجام الهيكلية الحصرية، والتي لا يمكن تركيبها بشكل متبادل.
Q2: هل تتضمن الحزمة العادية ملحقات الختم؟
ج: لا يتم تضمين مجموعة الختم في التسليم القياسي. يمكنك شراء مجموعة الإصلاح المطابقة بشكل منفصل والحصول على سعر مجمع مناسب.
س 3: ماذا عن العبوة الواقية للنقل البحري لمسافات طويلة؟

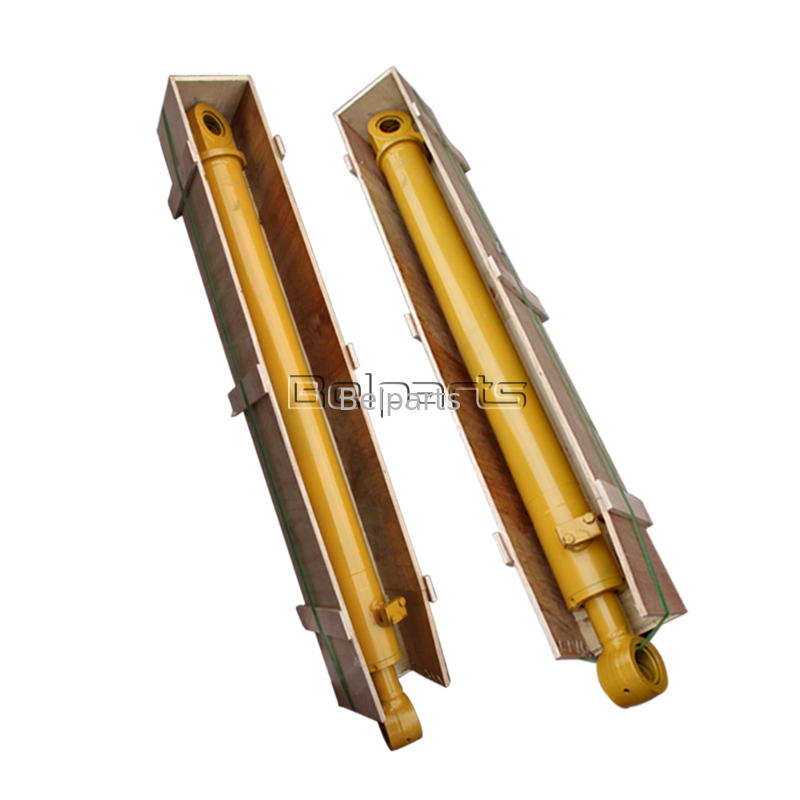

ج: الأسطوانة مملوءة بزيت مضاد للصدأ داخليًا، وقضيب المكبس مطلي بشحم مضاد للصدأ، ثم ملفوف بفيلم مقاوم للماء ومعبأ في علبة من الخشب الرقائقي القوي للتصدير.
س4: هل سيكون هناك خصم على السعر عند شراء مجموعة كاملة من سلندرات الأجهزة العاملة؟
ج: تتمتع الطلبات المجمعة للمجموعات الكاملة بأسعار تفضيلية متدرجة، ونحن نقدم التسليم الموحد لخفض التكاليف اللوجستية الإجمالية.
س 5: ما هو دعم ما بعد البيع الذي يمكنني الحصول عليه في حالة حدوث تسرب للزيت خلال فترة الضمان؟
ج: يرجى إرسال صور لموضع التسرب والرقم التسلسلي للحفار، وسوف نقدم استبدالًا مجانيًا للختم وتوجيهًا فنيًا احترافيًا عن بعد.
