مكان المنشأ:
الصين
اسم العلامة التجارية:
Belparts
إصدار الشهادات:
CE
رقم الموديل:
9010 ب

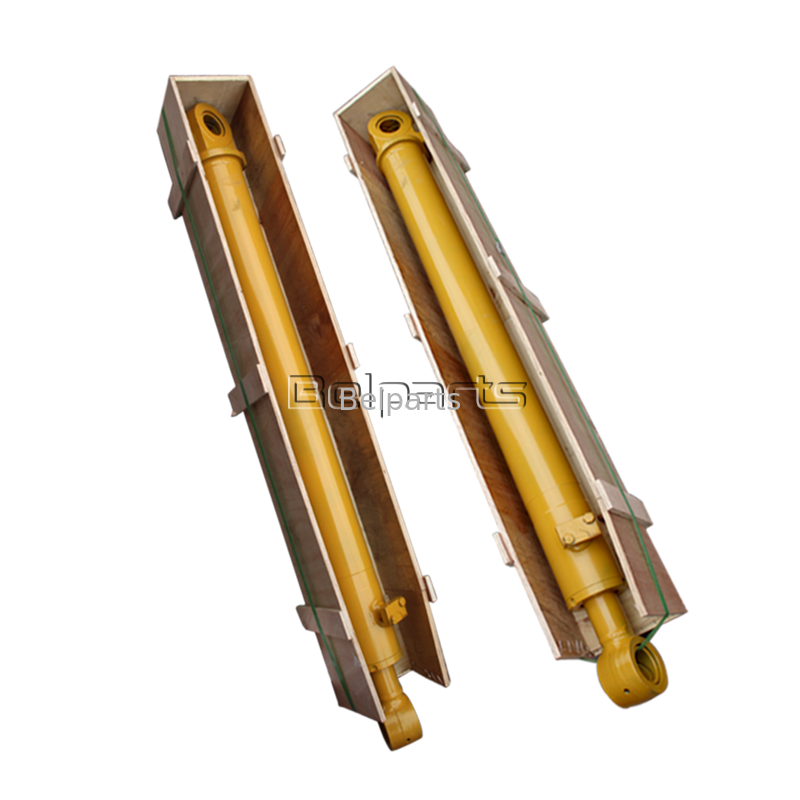

تم تصميم أسطوانة ذراع الرافعة الهيدروليكية عالية الجودة هذه بدقة كبديل مباشر للحفارات الزاحفة CASE 9010B (التي تم إنتاجها في الفترة من 1995 إلى 2000). وباعتباره المكون الأساسي لنظام عمل الحفار، فإنه يتحكم في رفع وخفض ذراع الرافعة، مما يتيح عمليات الحفر والتحميل ومناولة المواد بكفاءة في مواقع البناء وبناء الطرق والمحاجر ومشاريع الهندسة الزراعية. يتم تصنيع جميع الوحدات لتلبية مواصفات CASE OEM الأصلية، مع أبعاد تركيب متطابقة، وتباعد فتحة الدبوس وتصميم المنفذ الهيدروليكي. يمكن للمشغلين إكمال التثبيت المباشر بالمسامير في الموقع دون أي أعمال قطع أو لحام أو تعديل ثانوي.
| غرض | مواصفة |
|---|---|
| اسم المنتج | اسطوانة ذراع الرافعة الهيدروليكية |
| نموذج قابل للتطبيق | حفارة زاحفة CASE 9010B |
| رقم جزء OEM | 160748A1 |
| درجة المنتج | علامة تجارية جديدة عالية الجودة لما بعد البيع |
| ضمان | 12 شهرًا ضد عيوب التصنيع |
| موك | 1 وحدة، مخزون كاف للتسليم الفوري |
| معيار مراقبة الجودة | شهادة ISO9001، الضغط الهيدروليكي الكامل والاختبارات الدورية قبل الشحن |
| # | رقم الجزء | وصف | الكمية |
|---|---|---|---|
| 160747A1 | أسطوانة هيدروليكية؛ الحق، يتكون من المرجع. الأرقام: 1 - 32، 33 - 37 و38 - 49 | 1 | |
| 160748A1 | اسطوانة آسى. اليسار، يتكون من المرجع. الأرقام: 1 - 31، 32 أ، 33 - 36، 37 أ، 38 - 49 | 1 | |
| 1 | NSS | لا تباع بشكل منفصل؛ اسطوانة أنبوب | 1 |
| 2 | NSS | لا تباع بشكل منفصل؛ مكبس رود | 1 |
| 3 | 160898A1 | رأس؛ اسطوانة الغدة | 1 |
| 4 | 160843A1 | جلبة | 1 |
| 5 | 160870A1 | حلقة احتياطية؛ الاحتفاظ | 1 |
| 6 | 160785A1 | حلقة الختم؛ عاصي. يتكون من المرجع. الأرقام: 7 - 9 | 1 |
| 7 | 160830A1 | جرس | 1 |
| 8 | 160815A1 | حلقة احتياطية | 1 |
| 9 | 160834A1 | جرس | 1 |
| 10 | 160781A1 | حلقة، معرف 75 مم × 90 مم OD × 9 مم سمك | 1 |
| 11 | 160808A1 | حلقة احتياطية | 1 |
| 12 | 160783A1 | ختم ممسحة؛ ممسحة | 1 |
| 13 | 154713A1 | يا الدائري | 1 |
| 14 | 160809A1 | حلقة احتياطية | 1 |
| 15 | 161058A1 | بولت، هيكس Skt HD | 12 |
| 16 | 160872A1 | جرس؛ جرس | 1 |
| 17 | 160786A1 | ختم | 1 |
| 18 | 160942A1 | مكبس؛ اسطوانة | 1 |
| 19 | 160823A1 | حلقة الختم؛ الختم آسى. | 1 |
| 20 | 160811A1 | حلقة احتياطية | 2 |
| 21 | 164453A1 | جرس | 2 |
| 22 | 164452A1 | جرس | 2 |
| 23 | 155720A1 | شيم | 1 |
| 24 | 156217A1 | بندق | 1 |
| 25 | 156222A1 | أفسد | 1 |
| 26 | 155976A1 | كرة | 1 |
| 27 | 155400A1 | جلبة؛ جلبة | 1 |
| 28 | 164445A1 | جرس؛ ممسحة | 2 |
| 29 | 153630A1 | حلمة التشحيم | 1 |
| 30 | 155413A1 | جلبة؛ جلبة | 1 |
| 31 | 164446A1 | ختم ممسحة؛ ممسحة | 2 |
| 32 | 161034A1 | أنبوب هيد؛ يتكون من المرجع. الأرقام: 33 و 34 | 1 |
| 32 أ | 161035A1 | أنبوب هيد؛ يتكون من المرجع. الأرقام: 33 و 34 | 1 |
| 33 | NSS | لا تباع بشكل منفصل؛ سدادة | 1 |
| 34 | 154487A1 | يا الدائري | 1 |
| 35 | 863-8040 | برغي HEX SOC، M8 × 40 مم، Cl 12.9؛ م8 × 40؛ 12.9 | 4 |
| 36 | 154499A1 | يا الدائري | 1 |
| 37 | 161033A1 | أنبوب هيد؛ يتكون من المرجع. الأرقام: 38 و 39 | 1 |
| 37 أ | 160847A1 | أنبوب هيد؛ يتكون من المرجع. الأرقام: 38 و 39 | 1 |
| 38 | NSS | لا تباع بشكل منفصل؛ سدادة | 1 |
| 39 | 154487A1 | يا الدائري | 1 |
| 40 | 863-8040 | برغي HEX SOC، M8 × 40 مم، Cl 12.9؛ م8 × 40؛ 12.9 | 4 |
| 41 | 154499A1 | يا الدائري | 1 |
| 42 | 161002A1 | قوس المشبك. تصاعد | 1 |
| 43 | 160997A1 | مشبك التثبيت؛ تركيب كليب | 1 |
| 44 | 158131A1 | بولت، قوة عالية، M10 × 1.5 × 35 مم، Cl 10.9 | 2 |
| 45 | 156227A1 | غسالة | 2 |
| 46 | 160871A1 | نصف شفة؛ قوس المشبك | 2 |
| 47 | 828-12065 | بولت، سداسي، M12 × 1.75 × 65 مم، Cl 10.9 | 1 |
| 48 | 112312A1 | غسالة القفل؛ قفل W12 | 1 |
| 49 | 153631A1 | حلمة التشحيم، 1/8"-27 NPT | 1 |
| 164493A1 | طقم الختم؛ الأختام تتكون من المرجع. الأرقام: 6 - 14، 17 و19 - 23 | 1 | |
| 161052A1 | مجموعة من الأجزاء؛ يتكون من المرجع. الأرقام: 3 - 5 | 1 | |
| 161046A1 | جاك بودي؛ أجزاء المجموعة تتكون من المرجع. الأرقام: 1 و 27 | 1 | |
| 161050A1 | قضيب المكبس؛ أجزاء المجموعة تتكون من المرجع. الأرقام: 2 و 30 | 1 |
| عنصر المواصفات | بيانات |
|---|---|
| قطر تتحمل | 125 ملم |
| قطر قضيب المكبس | 85 ملم |
| السكتة الدماغية العمل | 1320 ملم |
| تصنيف ضغط العمل | 29.4 ميجا باسكال (4263 رطل لكل بوصة مربعة) - مطابقة لضغط تخفيف النظام الهيدروليكي CASE 9010B |
| ضغط اختبار المصنع | 44.1 ميجا باسكال (1.5 مرة ضغط العمل المقدر) |
| مادة البرميل | سبائك فولاذية غير ملحومة عالية الشد مع شحذ داخلي دقيق (Ra ≥ 0.4μm) |
| قضيب المكبس | فولاذ معالج بالحرارة 40CrMo، طلاء كروم صلب 28~32μm، HRC68~72 لمقاومة فائقة للتآكل وأداء مضاد للتشوه |
| مطابقة مجموعة الختم PN | 160748A1K (مخصص لهذه الاسطوانة) |
| درجة حرارة العمل | -25 درجة مئوية ~ +85 درجة مئوية |
| بناء | عروات أذن مزدوجة مع البطانات النحاسية المروية، وتوفير تركيب صمام حمل مدمج، وجهاز عازل مدمج لتقليل التأثير أثناء التشغيل |
مصنعنا متخصص في تصنيع الأسطوانات الهيدروليكية لحفارات CASE لأكثر من 15 عامًا. نحن نقدم مجموعة كاملة من أسطوانات ذراع الرافعة والذراع والدلو لسلسلة 9010B ونماذج CASE السائدة الأخرى (بما في ذلك 9020B، و9030B، وما إلى ذلك). بفضل الجودة الموثوقة والإمدادات المستقرة، يتم تصدير منتجاتنا على نطاق واسع إلى أسواق ما بعد البيع في أفريقيا وجنوب شرق آسيا والشرق الأوسط وأمريكا الجنوبية، مما اكتسب ثقة ثابتة من العملاء العالميين. تتبع عملية الإنتاج لدينا نظام إدارة الجودة ISO9001 بشكل صارم، ونحن نستخدم فقط المواد والمكونات المتميزة من الموردين الموثوقين.
