مكان المنشأ:
الصين
اسم العلامة التجارية:
Belparts
إصدار الشهادات:
CE
رقم الموديل:
PC220LC-5 PC220-5

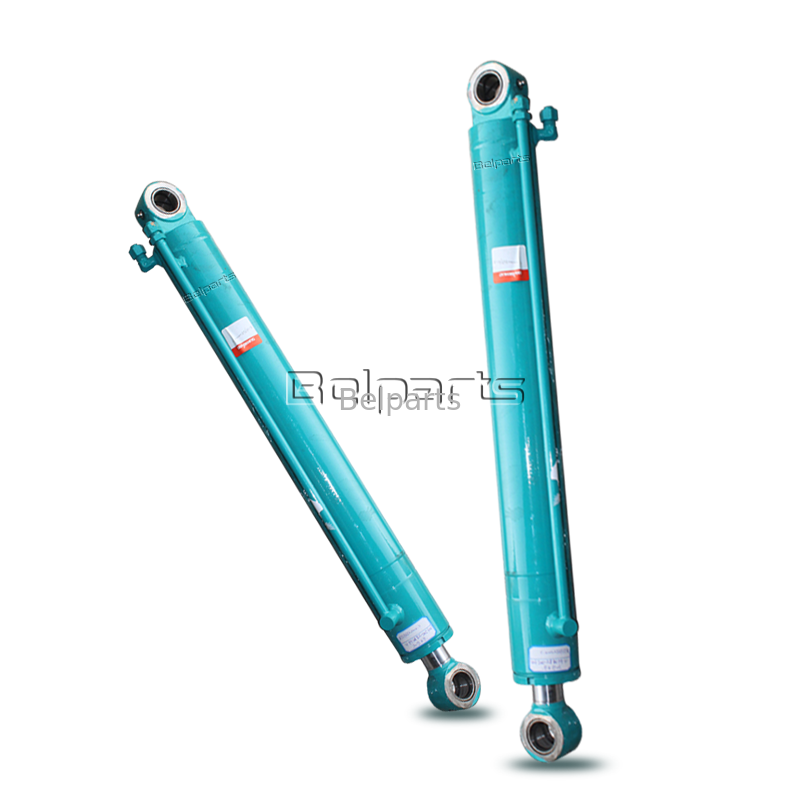

تم تصميم أسطوانة ذراع الرافعة الهيدروليكية الموثوقة هذه خصيصًا لتحل محل المكونات الأصلية للحفارات متوسطة الحجم Komatsu PC220LC-5 وPC220-5. نظرًا لكونه جزءًا هيدروليكيًا أساسيًا من مجموعة العمل، فهو يتحكم في الحركة لأعلى ولأسفل لذراع الرافعة لإكمال مهام الحفر ورفع المواد وتسوية الأرض بكفاءة. يتم استخدامه على نطاق واسع في بناء الطرق، تجديد البلديات، تطوير المواقع السكنية ومشاريع الأعمال الأرضية العامة. يتم تصنيع جميع الوحدات بشكل صارم بما يتماشى مع المتطلبات الفنية لشركة Komatsu OEM، وتتميز بأحجام تركيب متطابقة ومسافات ثقب الدبوس ومواضع الموصل الهيدروليكي. يمكن للمستخدمين إنهاء التثبيت المباشر في الموقع دون قطع أو لحام أو أي تعديلات إضافية.
| غرض | مواصفة |
|---|---|
| اسم المنتج | اسطوانة ذراع الرافعة الهيدروليكية |
| نموذج قابل للتطبيق | كوماتسو PC220LC-5، حفارة PC220-5 |
| رقم جزء OEM | 206-63-02100، 206-63-X2110 |
| درجة المنتج | علامة تجارية جديدة عالية الجودة لما بعد البيع |
| ضمان | 12 شهرًا ضد عيوب التصنيع |
| موك | 1 وحدة، مخزون وافر للتسليم الفوري |
| معيار مراقبة الجودة | شهادة ISO9001، الضغط الهيدروليكي الكامل والاختبارات الدورية قبل الشحن |
| # | رقم الجزء | وصف | الكمية |
|---|---|---|---|
| ز-1 | (206-63-X2100) | مجموعة اسطوانات بوم، LH | 1 |
| ز-2 | (206-63-X2110) | مجموعة اسطوانات بوم، RH | 1 |
| ---- | ====================================================================== | ||
| 1 | 206-63-02100 | اسطوانة آسى | 1 |
| 1 | 206-63-53340 | اسطوانة | 1 |
| 2 | 206-70-55280 | جلبة | 1 |
| 3 | 07145-00080 | الختم، الغبار (كيت) | 2 |
| 4 | 206-63-53320 | رود، مكبس | 1 |
| 5 | 707-76-80010 | جلبة | 1 |
| 6 | 07145-00080 | الختم، الغبار (كيت) | 2 |
| 7 | 707-27-13620 | الرأس، الاسطوانة | 1 |
| 8 | 07179-13104 | خاتم، المفاجئة | 1 |
| 9 | 195-63-94170 | الختم، الغبار (كيت) | 1 |
| 10 | 707-52-90650 | جلبة | 1 |
| 11 | 707-51-90030 | التعبئة، رود (كيت) | 1 |
| 12 | 07000-15125 | الحلقة الدائرية، ترس النقل | 1 |
| 13 | 07001-05125 | حلقة، احتياطية (كيت) | 1 |
| 14 | 707-51-90630 | حلقة، عازلة (كيت) | 1 |
| 15 | 01010-81670 | بولت، (مع واقي التآكل) | 12 |
| 16 | 01643-51645 | غسالة، ربيع | 12 |
| 17 | 707-36-13411 | مكبس | 1 |
| 18 | 707-44-13180 | الحلقة، المكبس (المجموعة) | 1 |
| 19 | 707-39-13110 | خاتم، ارتداء (طقم) | 2 |
| 20 | 707-44-13911 | خاتم (طقم) | 2 |
| 20 أ | 707-40-13470 | التجنيب | 1 |
| 21 | 707-71-60911 | الغطاس | 1 |
| 22 | 07165-16870 | الجوز والنايلون | 1 |
| 23 | 707-71-32610 | طوق | 1 |
| 24 | 07001-05125 | حلقة، احتياطية (كيت) | 2 |
| 25 | 07000-15125 | الحلقة الدائرية، ترس النقل | 1 |
| 26 | 206-63-53371 | أنبوب، ل | 1 |
| 26 | 206-63-53471 | أنبوب، ر | 1 |
| 27 | 206-63-53381 | أنبوب، ل | 1 |
| 27 | 206-63-53481 | أنبوب، ر | 1 |
| 28 | 07372-21060 | بولت، (لدافعة الشجرة) | 4 |
| 29 | 07372-21045 | بولت، (جرافة دافعة للشجرة) | 4 |
| 30 | 01643-51032 | الغسالة (بدون نظام التوجيه في حالات الطوارئ) | 8 |
| 31 | 07000-13030 | حلقة دائرية، ذراع الرافعة (بطول 50 قدمًا) | 2 |
| 32 | 707-88-95182 | قوس، LH | 1 |
| 32 | 707-88-95192 | قوس، ر | 1 |
| 33 | 707-88-95081 | فرقة | 1 |
| 34 | 01010-51035 | بولت (للتحول السريع) (ميتسوبيشي) | 2 |
| 35 | 01643-51032 | الغسالة (بدون نظام التوجيه في حالات الطوارئ) | 2 |
| 36 | 07283-22738 | كليب، مقعد | 2 |
| 37 | 01599-01011 | الجوز، (مع تحت المرآة) | 4 |
| 38 | 01643-31032 | غسالة، (مع التوجيه التلقائي في حالات الطوارئ) | 4 |
| ---- | ====================================================================== |
| عنصر المواصفات | بيانات |
|---|---|
| قطر تتحمل | 120 ملم |
| قطر قضيب المكبس | 78 ملم |
| السكتة الدماغية العمل | 1240 ملم |
| تصنيف ضغط العمل | 31.4 ميجا باسكال |
| ضغط اختبار المصنع | 47.1 ميجا باسكال (1.5 مرة ضغط العمل المقدر) |
| مادة البرميل | سبائك فولاذية غير ملحومة عالية الشد مع شحذ داخلي دقيق |
| قضيب المكبس | فولاذ معالج بالحرارة 40CrMo، طلاء كروم صلب 28~32μm، HRC68~72 لمقاومة فائقة للتآكل وأداء مضاد للتشوه |
| مطابقة مجموعة الختم PN | 206-63-02100K / 206-63-X2110K |
| درجة حرارة العمل | -25 درجة مئوية ~ +85 درجة مئوية |
| بناء | عروات أذن مزدوجة مع البطانات النحاسية المروية، وجهاز عازل مدمج لتقليل التأثير أثناء التشغيل |
لقد تخصص مصنعنا في بحث وإنتاج الأسطوانات الهيدروليكية لحفارات سلسلة Komatsu PC لأكثر من عشر سنوات. نحن نقدم مجموعة كاملة من أسطوانات ذراع الرافعة والذراع والدلو لـ PC220-5 ونماذج كوماتسو الكلاسيكية الأخرى. بفضل براعة الإنتاج الناضجة وأنظمة مراقبة الجودة الصارمة، يتم تصدير منتجاتنا إلى أسواق ما بعد البيع في أفريقيا وجنوب شرق آسيا والشرق الأوسط على مدار السنة، وقد اكتسبت اعترافًا ثابتًا من الشركاء العالميين.
أرسل استفسارك مباشرة إلينا
