مكان المنشأ:
الصين
اسم العلامة التجارية:
Belparts
إصدار الشهادات:
CE
رقم الموديل:
CX350B

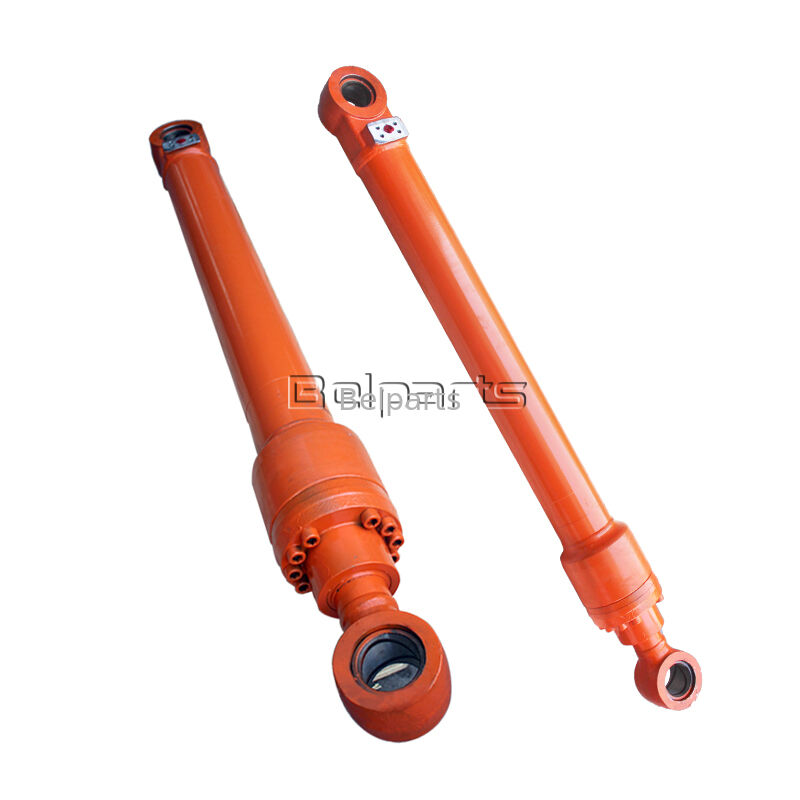

أسطوانة الذراع الهيدروليكية CX350B للحفارة CASE | بي إن:KSV1927 | استبدال ممتاز لما بعد البيع
1. معلومات المنتج الأساسية
تم تصنيع أسطوانة الذراع (العصا) الهيدروليكية الموثوقة لما بعد البيع بشكل احترافي كجزء بديل مباشر من OEM لحفارات CASE CX350B (بدون صمام حمل الحمل). باعتباره المحرك الهيدروليكي الأساسي لمجموعة العمل، فهو يتحكم في تمديد الذراع وسحبه لإكمال عمليات الحفر الثقيل ورفع المواد وتحميل المواد السائبة، ويستخدم على نطاق واسع في محاجر الحجارة وإنشاء البنية التحتية الكبيرة وتطوير المناجم ومشاريع نقل التربة الثقيلة. يتم إنتاج جميع المنتجات بشكل صارم وفقًا لمعايير CASE الأصلية لتصنيع المعدات الأصلية، مع أبعاد تركيب متطابقة، وتباعد فتحة الدبوس وتصميم المنفذ الهيدروليكي، مما يدعم التثبيت المباشر بمسامير بدون قطع أو لحام أو أي تعديل ميداني.
| غرض | مواصفة |
|---|---|
| اسم المنتج | اسطوانة الذراع الهيدروليكية (العصا). |
| نموذج قابل للتطبيق | حفارة كيس CX350B |
| رقم جزء OEM | KSV1927 |
| درجة المنتج | علامة تجارية جديدة عالية الجودة لما بعد البيع |
| ضمان | 12 شهرًا ضد عيوب التصنيع |
| موك | 1 وحدة، مخزون وافر للتسليم الفوري |
| معيار مراقبة الجودة | شهادة ISO9001، اختبارات الضغط الهيدروليكي الكامل والتعب الدوري قبل الشحن |
2. المعلمات التقنية الأساسية
| # | رقم الجزء | وصف | الكمية |
|---|---|---|---|
| 1 | KSV1927 | اسطوانة هيدروليكية | 1 |
| ---- | انظر الصفحة (الصفحات) 08-302-00 01 | ||
| 4 | KSV1521 | دبوس | 2 |
| 5 | 102R020Y035R | بولت؛ م20 × 35 | 2 |
| 6 | KTV1185 | فاصل | 2 |
| 7 | KSV1366 | خرطوم هيدروليكي، 25.40 مم معرف × 1500.00 مم؛ 1700 ملم | 2 |
| 8 | 164450A1 | يا الدائري | 2 |
| 9 | KHJ1361 | O-RING، 0.07 بوصة سمك × 0.926 بوصة معرف | 2 |
| 10 | KSV1354 | أنبوب آسى.، معرف 26 مم × 34 مم OD | 1 |
| 11 | KSV1355 | أنبوب آسى.، معرف 26 مم × 34 مم OD؛ سداسي، M16 × 70، 10.9 | 1 |
| 12 | 162595A1 | المشبك | 5 |
| 13 | 827-16070 | بولت، سداسي، M16 × 2 × 70 مم، Cl 10.9 | 5 |
| 14 | 150814A1 | غسالة، معرف 17 مم × 32 مم OD × 4.5 مم سمك؛ W16 | 5 |
| 15 | 150124A1 | شفة | 4 |
| 16 | 108R014Y055R | بولت؛ م14 × 55 | 8 |
| 17 | 158451A1 | فاصل |
| عنصر المواصفات | بيانات |
|---|---|
| قطر تتحمل | 170 ملم |
| قطر قضيب المكبس | 120 ملم |
| السكتة الدماغية العمل | 1460 ملم |
| تصنيف ضغط العمل | 31.4 ميجا باسكال |
| ضغط اختبار المصنع | 47.1 ميجا باسكال (1.5 مرة تصنيف ضغط العمل) |
| مادة البرميل | سبائك فولاذية غير ملحومة عالية الشد مع شحذ داخلي دقيق |
| قضيب المكبس | فولاذ معالج بالحرارة 40CrMo، طلاء كروم صلب 28~32μm، HRC68~72، مقاومة ممتازة للتآكل ومقاومة للتشوه |
| مطابقة مجموعة الختم PN | KSV1927K |
| درجة حرارة العمل | -25 درجة مئوية ~ +85 درجة مئوية |
| بناء | عروات أذن مزدوجة مع البطانات النحاسية المروية، وجهاز عازل مدمج لتقليل تأثير التشغيل |
3. مزايا المنتج
4. ملخص المورد
يتمتع مصنعنا بأكثر من عشر سنوات من الخبرة الناضجة في مجال البحث والتطوير وتصنيع الأسطوانات الهيدروليكية للحفارات من سلسلة CASE CX. نحن نوفر أسطوانات ذراع الرافعة والذراع والدلو الكاملة لطرازات CX350B ونماذج CASE السائدة الأخرى. بدعم من حرفة الإنتاج المتطورة وأنظمة مراقبة الجودة الصارمة للعملية الكاملة، يتم تصدير منتجاتنا إلى أسواق ما بعد البيع في جميع أنحاء أفريقيا وجنوب شرق آسيا والشرق الأوسط على مدار العام، مما نال ثقة متسقة ومراجعات إيجابية من الشركاء العالميين.
5. الأسئلة الشائعة
Q1: هل يمكن لأسطوانة الذراع هذه أن تناسب حفارات CX300B أو CX360B؟
ج: لا. تعتمد نماذج حفارات CASE المختلفة أرقام أجزاء وأبعاد هيكلية حصرية ولا يمكن تبادلها. يرجى تأكيد طراز المعدات الخاصة بك قبل تقديم الطلبات.
Q2: هل تتضمن الحزمة القياسية طقم إصلاح الختم المطابق؟
ج: لا يتم تضمين طقم إصلاح الختم في التسليم القياسي. يمكنك شراء المجموعة المطابقة المخصصة بشكل منفصل، وسنقدم لك سعرًا تنافسيًا للطلب المشترك.
Q3: ما هي العبوة المعتمدة للنقل البحري لمسافات طويلة؟
ج: يتم حقن الزيت المضاد للصدأ داخل الأسطوانة، ويتم طلاء الشحوم المضادة للصدأ على سطح قضيب المكبس؛ يتم تغليف الأسطوانة بأكملها بغشاء PE مقاوم للماء ومعبأة في أغلفة من الخشب الرقائقي المقوى للتصدير لتجنب أضرار النقل.
س4: هل ستكون هناك خصومات متدرجة لشراء مجموعة كاملة من أسطوانات الأجهزة العاملة؟
ج: نعم. تتمتع طلبات مجموعة الأسطوانات الكاملة بأسعار تفضيلية متدرجة؛ خدمة شحن الحاويات الموحدة متاحة أيضًا لخفض إجمالي التكاليف اللوجستية.
س 5: ما هو دعم ما بعد البيع المتوفر في حالة حدوث تسرب للزيت خلال فترة الضمان؟
ج: يرجى إرسال صور واضحة لموضع التسرب والرقم التسلسلي للحفار. سوف نقوم بترتيب استبدال الختم مجانًا وتوجيهات احترافية لاستكشاف الأخطاء وإصلاحها عن بعد على الفور.
