تم تصنيع أسطوانة ذراع الرافعة الهيدروليكية شديدة التحمل هذه بدقة كبديل مباشر قابل للتبديل للحفارات 320BL. وباعتباره مكون الطاقة الهيدروليكي الأساسي لمجموعة العمل الأمامية، فإنه يتحكم في رفع ذراع الرافعة وخفضه لإكمال أعمال الحفر الثقيلة، ورفع المواد السائبة، وتسوية الأرض، ومهام التحميل. يتم تطبيقه على نطاق واسع في الهندسة البلدية وبناء الطرق ومحاجر الحجارة ومشاريع نقل التربة متوسطة الحجم.
يتم إنتاج جميع الأسطوانات بشكل صارم وفقًا للمعايير الفنية لـ OEM، مع أبعاد تركيب متطابقة، وتباعد فتحة الدبوس وتصميم المنفذ الهيدروليكي. يتوفر التثبيت المباشر بالمسامير في الموقع دون قطع أو لحام أو أي تعديلات ثانوية.
| غرض | مواصفة |
|---|---|
| اسم المنتج | اسطوانة ذراع الرافعة الهيدروليكية |
| نموذج قابل للتطبيق | حفارة 320BL |
| رقم جزء OEM | 118-4023، 1184023 (رمزان يتوافقان مع مجموعة أسطوانة واحدة) |
| درجة المنتج | علامة تجارية جديدة عالية الجودة لما بعد البيع |
| ضمان | 12 شهرًا ضد عيوب التصنيع |
| موك | 1 وحدة، مخزون كاف للتسليم الفوري |
| معيار مراقبة الجودة | شهادة ISO9001، اختبار الضغط الهيدروليكي الكامل واختبار التعب الدوري قبل الشحن |
| # | رقم الجزء | وصف | الكمية |
|---|---|---|---|
| الجميع | 1184023 | مجموعة الأسطوانات والختم؛ (بوم) | 1 |
| 1 | 1211611 | نوع الشفة الختمية | 1 |
| 2 | 0961568 | حلقة احتياطية؛ (النسخ الاحتياطي) | 1 |
| 3 | 0961567 | كأس الختم | 1 |
| 4 | 4I3611 | العازلة العازلة | 1 |
| 5 | 0964402 | تحمل الأكمام | 1 |
| 6 | 0940747 | جرس؛ (الاحتفاظ) | 1 |
| 7 | 1373760 | رأس | 1 |
| 8 | 8T1447 | رأس بولت-سوكيت؛ (M16X2X70-مم) | 12 |
| 9 | 0963964 | حلقة احتياطية؛ (النسخ الاحتياطي) | 1 |
| 10 | 0951717 | حلقة الختم (المعرف = 114.40 مم) | 1 |
| 11 | 1195203 | رود أس | 1 |
| 11 أ | 1195200 | تحمل الأكمام | 1 |
| 12 | 1297771 | اسطوانة AS | 1 |
| 12 أ | 1297770 | تحمل الأكمام | 1 |
| 13 | 4I8864 | قف | 1 |
| 14 | 1261935 | جرس؛ (ختم) | 1 |
| 15 | 4I3614 | مكبس | 1 |
| 16 | 4I3615 | حلقة احتياطية؛ (النسخ الاحتياطي) | 2 |
| 17 | 0967803 | ختم AS | 1 |
| 18 | 1261936 | جرس | 2 |
| 19 | 0860255 | جرس | 2 |
| 20 | 0964408 | شيم؛ (0.3 ملم ثك) | 1 |
| 21 | 0963216 | مقبس التثبيت؛ (M12X1.75X12-مم) | 1 |
| 22 | 0963891 | الكرة والصلب | 1 |
| 23 | 1195198 | صامولة خاصة | 1 |
| 24 | 0964411 | ختم؛ (المعرف = 80.00 مم) | 4 |
| 25 | 3B8489 | تركيب الشحوم؛ (محرك المروحة والمولد) | 1 |
| ---- | استخدمه كما هو مطلوب | ||
| ---- | الجزء المتري | ||
| ---- | قد يكون جزء REMFG متاحًا |
| عنصر المواصفات | بيانات |
|---|---|
| قطر تتحمل | 126 ملم |
| قطر قضيب المكبس | 83 ملم |
| السكتة الدماغية العمل | 1330 ملم |
| تصنيف ضغط العمل | 31.4 ميجا باسكال |
| ضغط اختبار المصنع | 47.1 ميجا باسكال (1.5 مرة تصنيف ضغط العمل) |
| مادة البرميل | سبائك فولاذية غير ملحومة عالية الشد مع شحذ داخلي دقيق |
| قضيب المكبس | فولاذ معالج بالحرارة 40CrMo، طلاء كروم صلب 28~32μm، HRC68~72، مقاومة ممتازة للتآكل وأداء مضاد للتشوه |
| مطابقة مجموعة الختم PN | 118-4023 ك |
| درجة حرارة العمل | -25 درجة مئوية ~ +85 درجة مئوية |
| ميزة الهيكل | عروات أذن مزدوجة مع البطانات النحاسية المروية، وجهاز عازل مدمج لتقليل التأثير الترددي |
118-4023 و1184023 هما شكلان من أشكال الترميز لنفس أسطوانة ذراع الرافعة. تتطابق جميع أحجام الهياكل تمامًا مع المكونات الأصلية، وتتصل بسلاسة مع وصلات ذراع الرافعة وخطوط الأنابيب الهيدروليكية لضمان التشغيل المستقر والمستمر لأحمال ثقيلة لمدة طويلة.
تم تحسين أنبوب الأسطوانة السميك وعروات التوصيل لتناسب بيئات المحاجر والإنشاءات القاسية، ومقاومة الأحمال الدورية طويلة المدى والاصطدامات العرضية لإطالة عمر الخدمة بشكل كبير.
تخضع كل أسطوانة نهائية لاختبارات متكررة لدورة الشوط الكامل والكشف عن التسرب المحكم عالي الضغط، مما يزيل تمامًا مخاطر تسرب الزيت الداخلية والخارجية الخفية.
فهو يوفر نفس الاستقرار وعمر الخدمة الذي توفره قطع الغيار الأصلية، مما يقلل بشكل فعال تكاليف الشراء المتكررة لورش الإصلاح وتجار قطع الغيار بالجملة.
يمكن إرسال البضائع الموجودة في المخزون خلال 3 أيام عمل. يلبي الشحن الجوي طلبات الأعطال العاجلة، بينما يوفر الشحن البحري الحل الأكثر فعالية من حيث التكلفة لشحنات الجملة بالجملة.

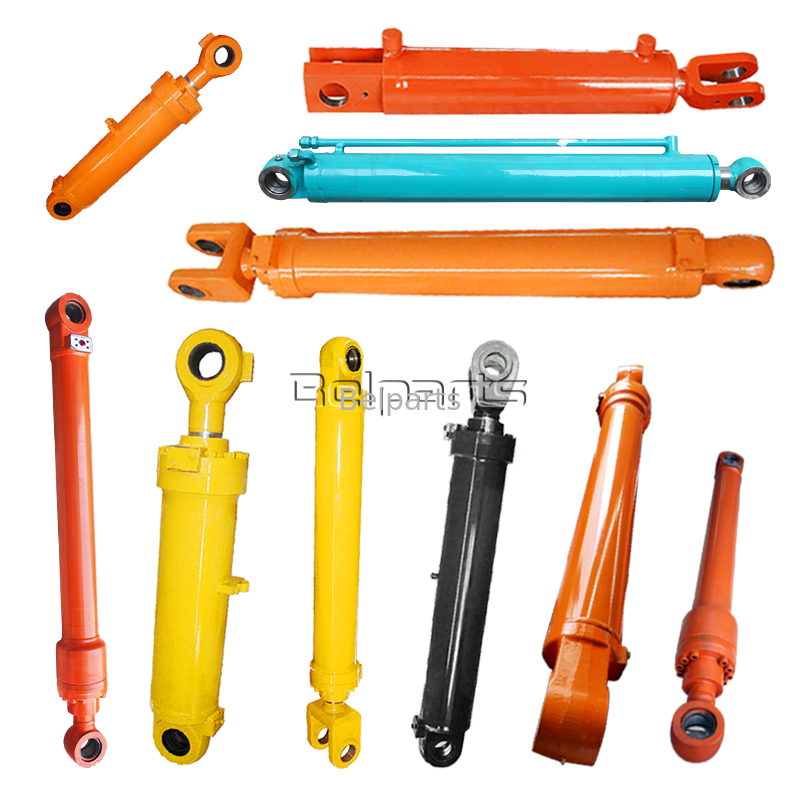

يتمتع مصنعنا بأكثر من عشر سنوات من الخبرة الناضجة في مجال البحث والتطوير وتصنيع الأسطوانات الهيدروليكية لسلسلة الحفارات الكلاسيكية بما في ذلك 320BL. نحن نوفر مجموعات كاملة من أسطوانات ذراع الرافعة والذراع والدلو بحرفية إنتاجية متطورة وأنظمة مراقبة الجودة الصارمة ذات العملية الكاملة. يتم تصدير أسطواناتنا الهيدروليكية لما بعد البيع إلى أسواق ما بعد البيع عبر أفريقيا وجنوب شرق آسيا والشرق الأوسط على مدار العام، مما اكتسب ثقة طويلة الأمد وردود فعل إيجابية متسقة من تجار قطع الغيار العالميين.
Q1: هل يمكن لأسطوانة ذراع الرافعة هذه أن تناسب الحفارات 320L أو 322BL؟
ج: لا. تعتمد نماذج الحفارات المختلفة أرقام أجزاء حصرية وأبعاد هيكلية فريدة دون إمكانية التبديل. يرجى تأكيد طراز جهازك الكامل قبل الطلب.
Q2: هل تتضمن الحزمة القياسية طقم إصلاح الختم المطابق؟
ج: لا يتم تضمين طقم إصلاح الختم في التسليم القياسي. يمكنك شراء مجموعة الختم الداعمة المخصصة بشكل منفصل، وسوف نقدم عرض أسعار تنافسي للطلبات المجمعة.
Q3: كيف يتم تعبئة الأسطوانة للنقل البحري لمسافات طويلة؟

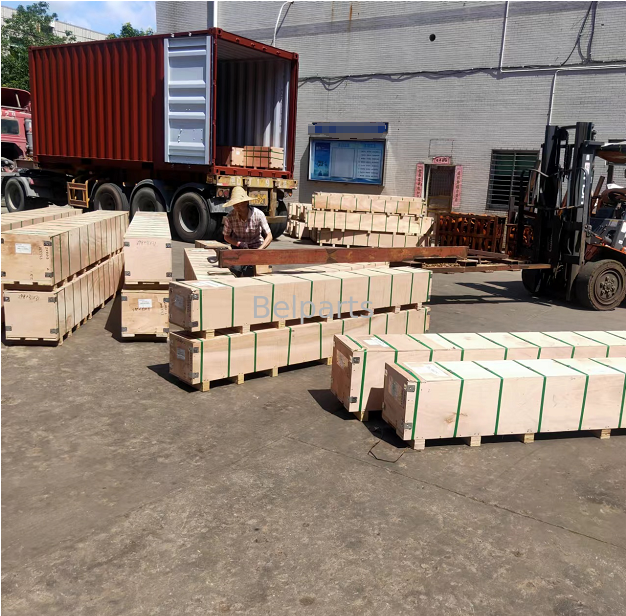

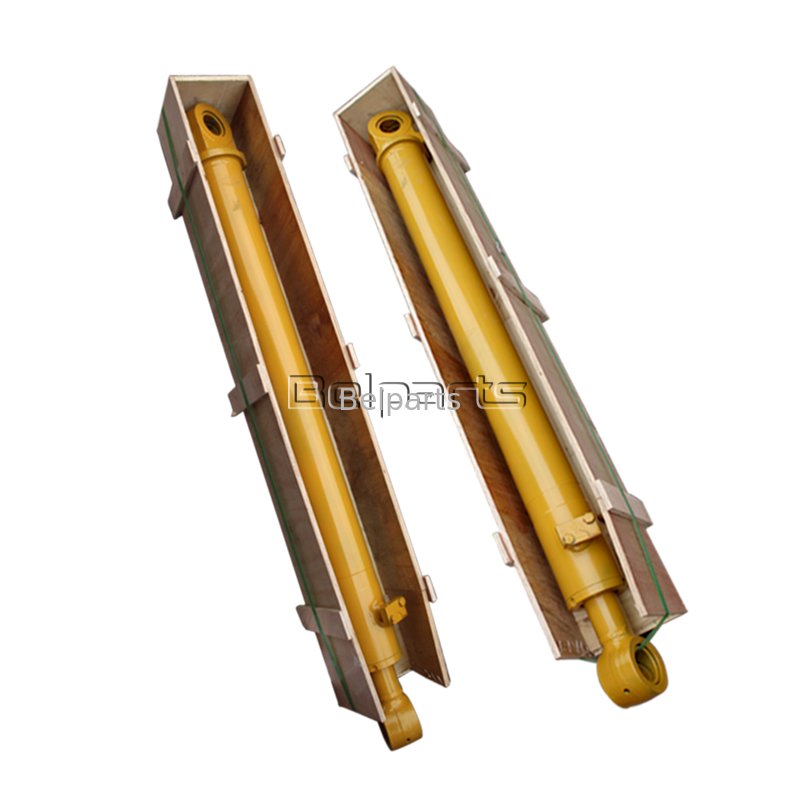

ج: يتم تعبئة الزيت المضاد للصدأ في التجويف الداخلي للأسطوانة، ويتم طلاء الشحوم المضادة للصدأ بالتساوي على سطح قضيب المكبس. يتم تغليف الأسطوانة بأكملها بغشاء PE مقاوم للماء ومعبأة في أغلفة من الخشب الرقائقي المقوى للتصدير لتجنب الاصطدام والخدش وتلف الرطوبة أثناء النقل عبر المحيط.
س 4: هل توجد تخفيضات متدرجة على الحجم عند شراء مجموعة كاملة من أسطوانات ذراع الرافعة + الذراع + الجرافة؟
ج: نعم. تتمتع طلبات مجموعة أسطوانات جهاز العمل الكاملة بخصومات متدرجة على الحجم. تتوفر خدمة شحن الحاويات الموحدة لتقليل إجمالي النفقات اللوجستية.
س5: ما هو دعم ما بعد البيع المتوفر في حالة حدوث تسرب للزيت خلال فترة الضمان البالغة 12 شهرًا؟
ج: يرجى تقديم صور واضحة لموضع التسرب والرقم التسلسلي للحفار الخاص بك. سوف نقوم بترتيب استبدال الختم مجانًا وتوجيهات احترافية لاستكشاف الأخطاء وإصلاحها عن بعد على الفور.
