مكان المنشأ:
الصين
اسم العلامة التجارية:
Belparts
إصدار الشهادات:
CE
رقم الموديل:
PC220LC-5 PC220-5
| الأجزاء الهيدروليكية | مضخة هيدروليكية | القيادة النهائية | تخفيض السفر |
| محرك سوينغ | تخفيض التأرجح | صمام التحكم | أجزاء العتاد |
| تحمل عدد كبير | تجميع المحرك | اسطوانة هيدروليكية | وحدة نقدية أوروبية |

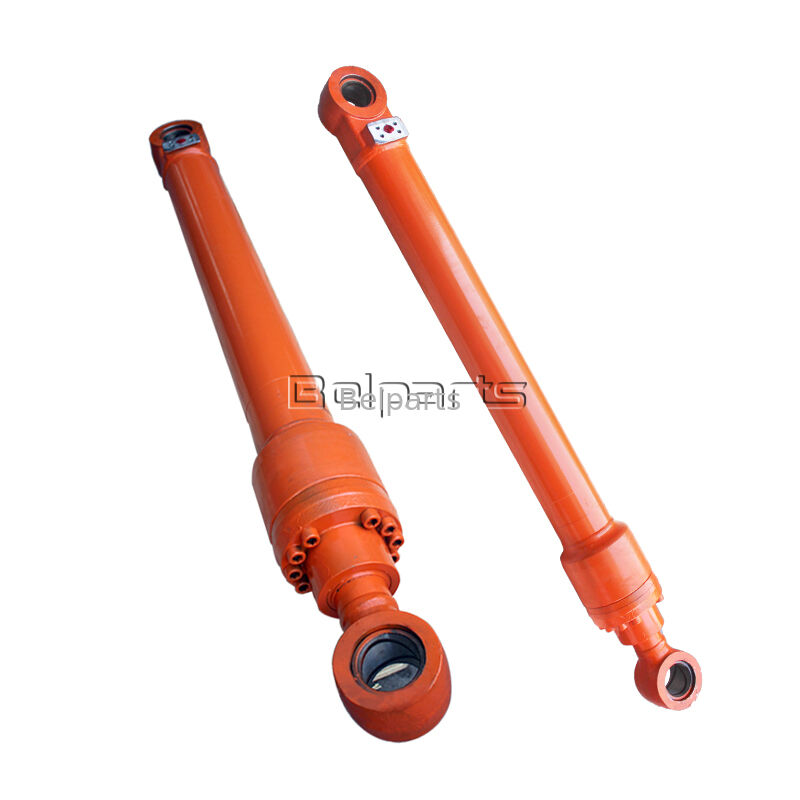

تم تصنيع أسطوانة العصا الهيدروليكية شديدة التحمل هذه بدقة كبديل مباشر من OEM للمسار القياسي Komatsu PC220-5 والحفارات المتوسطة طويلة المسار PC220LC-5. باعتباره مكون المحرك الهيدروليكي الأساسي لمرفق العمل الأمامي، فإنه يتحكم في تمديد الذراع وسحبه لإكمال أعمال الحفر، وإمساك الصخور، وتحميل المواد السائبة، ومهام تسوية الموقع. يتم تطبيقه على نطاق واسع في محاجر الحجارة والهندسة البلدية وبناء الطرق ومشاريع نقل التربة متوسطة الحجم.
يتم إنتاج جميع الأسطوانات بشكل صارم بما يتماشى مع المعايير الفنية الأصلية لشركة Komatsu، مع أبعاد تركيب متسقة تمامًا، وتباعد الفتحات وتخطيط المنفذ الهيدروليكي. تركيب مباشر بمسامير بدون قطع أو لحام أو أي تعديل ثانوي في الموقع.
| غرض | مواصفة |
|---|---|
| اسم المنتج | اسطوانة الذراع الهيدروليكية (العصا). |
| نموذج قابل للتطبيق | كوماتسو PC220-5، حفارة PC220LC-5 |
| رقم جزء OEM | 206-63-X2120 |
| درجة المنتج | علامة تجارية جديدة عالية الجودة لما بعد البيع |
| ضمان | 12 شهرًا ضد عيوب التصنيع |
| موك | 1 وحدة، مخزون كاف للشحن الفوري |
| معيار مراقبة الجودة | شهادة ISO9001، اختبار الضغط الهيدروليكي الكامل والتعب الدوري قبل التسليم |
| # | رقم الجزء | وصف | الكمية |
|---|---|---|---|
| ز-1 | (206-63-X2120) | مجموعة اسطوانة الذراع | 1 |
| ---- | ====================================================================== | ||
| 1 | 206-63-02120 | اسطوانة آسى | 1 |
| 1 | 206-63-63340 | اسطوانة | 1 |
| 2 | 707-76-80010 | جلبة | 2 |
| 3 | 07145-00080 | الختم، الغبار (كيت) | 4 |
| 4 | 206-63-63320 | رود، مكبس | 1 |
| 5 | 707-27-14620 | الرأس، الاسطوانة | 1 |
| 6 | 07179-13114 | حلقة، المفاجئة (كيت) | 1 |
| 7 | 176-63-56170 | الختم، الغبار (كيت) | 1 |
| 8 | 707-52-90750 | جلبة | 1 |
| 9 | 707-51-10030 | التعبئة، رود (كيت) | 1 |
| 10 | 07000-15135 | يا الدائري، النسخ الاحتياطي (كيت) | 1 |
| 11 | 07001-05135 | حلقة، احتياطية (كيت) | 1 |
| 12 | 707-51-10630 | حلقة، عازلة (كيت) | 1 |
| 13 | 01010-81875 | بولت (كيت) | 12 |
| 14 | 707-41-11840 | غسالة | 12 |
| 15 | 707-36-14360 | مكبس | 1 |
| 16 | 707-44-14180 | حلقة، المكبس (كيت) | 1 |
| 17 | 707-39-14820 | خاتم، ارتداء (طقم) | 2 |
| 18 | 707-44-14910 | جرس | 2 |
| 19 | 07165-16870 | الجوز والنايلون | 1 |
| 20 | 707-71-61011 | الغطاس | 1 |
| 21 | 707-71-60230 | الغطاس | 1 |
| 22 | 07020-00900 | التركيب، الشحم (أسطوانة التوجيه) | 1 |
| 23 | 707-71-32710 | طوق | 1 |
| 24 | 07001-05135 | حلقة، احتياطية (كيت) | 2 |
| 25 | 07000-15135 | يا الدائري، النسخ الاحتياطي (كيت) | 1 |
| 26 | 04260-00635 | وعاء، فحص الصمام | 12 |
| 27 | 707-71-91270 | كاب | 1 |
| 28 | 206-63-63370 | أنبوب | 1 |
| 29 | 20 د-62-17860 | مِرفَق | 1 |
| 30 | 07372-21060 | بولت، (لدافعة الشجرة) | 2 |
| 31 | 07372-21045 | بولت، (جرافة دافعة للشجرة) | 2 |
| 32 | 01643-51032 | الغسالة (بدون نظام التوجيه في حالات الطوارئ) | 4 |
| 33 | 07000-13030 | حلقة دائرية، ذراع الرافعة (بطول 50 قدمًا) | 1 |
| 34 | 01010-51080 | بولت، (غير معروض) | 4 |
| 35 | 01643-31032 | غسالة، (مع التوجيه التلقائي في حالات الطوارئ) | 4 |
| 36 | 07000-13035 | الحلقة الدائرية، مدخل المبرد العلوي ومنافذ المخرج | 1 |
| 37 | 707-88-95401 | قوس | 1 |
| 38 | 707-88-95380 | فرقة | 1 |
| 39 | 01010-51035 | بولت (للتحول السريع) (ميتسوبيشي) | 2 |
| 40 | 01643-51032 | الغسالة (بدون نظام التوجيه في حالات الطوارئ) | 2 |
| 41 | 707-88-11560 | طبق | 1 |
| 42 | 07283-22738 | كليب، مقعد | 2 |
| 43 | 01599-01011 | الجوز، (مع تحت المرآة) | 4 |
| 44 | 01643-31032 | غسالة، (مع التوجيه التلقائي في حالات الطوارئ) | 4 |
| ---- | ====================================================================== |
| عنصر المواصفات | بيانات |
|---|---|
| قطر تتحمل | 120 ملم |
| قطر قضيب المكبس | 78 ملم |
| السكتة الدماغية العمل | 1300 ملم |
| تصنيف ضغط العمل | 31.4 ميجا باسكال |
| ضغط اختبار المصنع | 47.1 ميجا باسكال (1.5 مرة تصنيف ضغط العمل) |
| مادة البرميل | سبائك فولاذية غير ملحومة عالية الشد مع شحذ داخلي دقيق |
| قضيب المكبس | فولاذ معالج بالحرارة 40CrMo، طلاء كروم صلب 28 ~ 32 ميكرومتر، HRC68–72، مقاومة ممتازة للتآكل وأداء مضاد للانحناء |
| مطابقة مجموعة الختم PN | 206-63-X2120K |
| درجة حرارة العمل | -25 درجة مئوية ~ +85 درجة مئوية |
| ميزة الهيكل | عروات أذن مزدوجة معززة مع بطانات نحاسية مروية، وجهاز عازل مدمج لإضعاف التأثير أثناء الحركة الترددية |
أسطوانة واحدة تناسب كلا من PC220-5 ذو المسار القياسي وPC220LC-5 ذو المسار الطويل. تتطابق جميع أحجام التجميع وتباعد العروات ومواضع منافذ الزيت تمامًا مع أسطوانة PN 206-63-X2120 الأصلية، وتربط روابط الذراع وخطوط الأنابيب الهيدروليكية بسلاسة لضمان التشغيل المستمر المستقر للحمل المتوسط والثقيل.
تم تحسين أنبوب الأسطوانة السميكة وعروات الوصلات لظروف العمل القاسية في المحاجر والبناء، ومقاومة الأحمال الدورية طويلة المدى والاصطدام العرضي بالصخور لإطالة عمر الخدمة بشكل كبير.
تخضع كل أسطوانة منتهية لاختبار الدورة الترددية الكاملة المتكرر والكشف عن التسرب المحكم عالي الضغط، مما يزيل بشكل كامل مخاطر تسرب الزيت الداخلية والخارجية الخفية.
إنها تحقق نفس الاستقرار وعمر الخدمة الذي تتمتع به قطع غيار Komatsu OEM الأصلية، مما يقلل بشكل فعال من تكاليف الشراء المتكررة لمحلات التصليح وأساطيل تأجير المعدات وتجار الجملة لقطع الغيار العالمية.
يمكن إرسال البضائع الموجودة في المخزون خلال 3 أيام عمل. الشحن الجوي لأوامر الأعطال العاجلة؛ الشحن البحري لشحنات الجملة بالجملة منخفضة التكلفة إلى أسواق أفريقيا وجنوب شرق آسيا والشرق الأوسط.
يتمتع مصنعنا بأكثر من 10 سنوات من الخبرة الناضجة في مجال البحث والتطوير وتصنيع الأسطوانات الهيدروليكية لحفارات سلسلة Komatsu PC الكلاسيكية بما في ذلك PC220-5 / PC220LC-5. نقوم بتوريد مجموعات كاملة من أسطوانات ذراع الرافعة والذراع والدلو مع تقنية الحدادة والشحذ والمعالجة الحرارية الناضجة، بالإضافة إلى مراقبة الجودة الصارمة للعملية الكاملة. يتم تصدير أسطواناتنا الهيدروليكية ما بعد البيع إلى جميع أنحاء العالم على مدار السنة، مما يجعلها تحظى بثقة طويلة الأمد وتعليقات إيجابية متسقة من تجار قطع غيار الآلات العالميين.
ج: لا، تعتمد أجيال حفارات كوماتسو المختلفة أرقام أجزاء حصرية وأبعاد هيكلية فريدة من نوعها دون إمكانية التبديل. يرجى تأكيد طراز جهازك الكامل قبل الطلب.
ج: لا يتم تضمين طقم إصلاح الختم في التسليم القياسي. يمكنك شراء مجموعة الختم الداعمة المخصصة بشكل منفصل، وسوف نقدم عرض أسعار تنافسي للطلب المشترك.

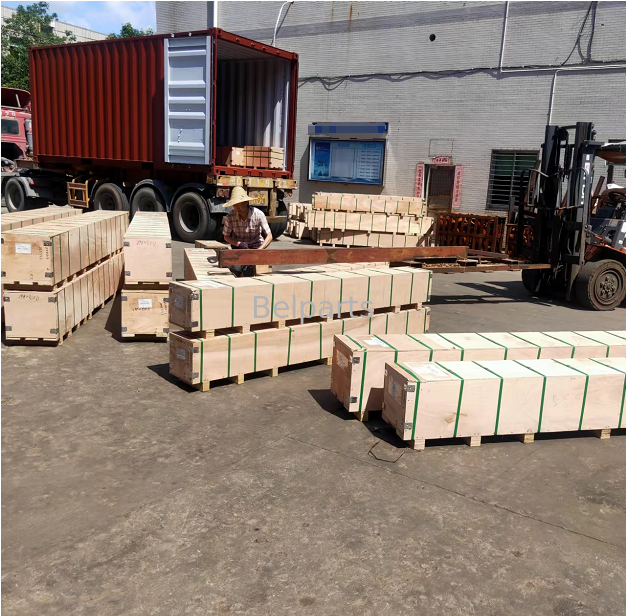

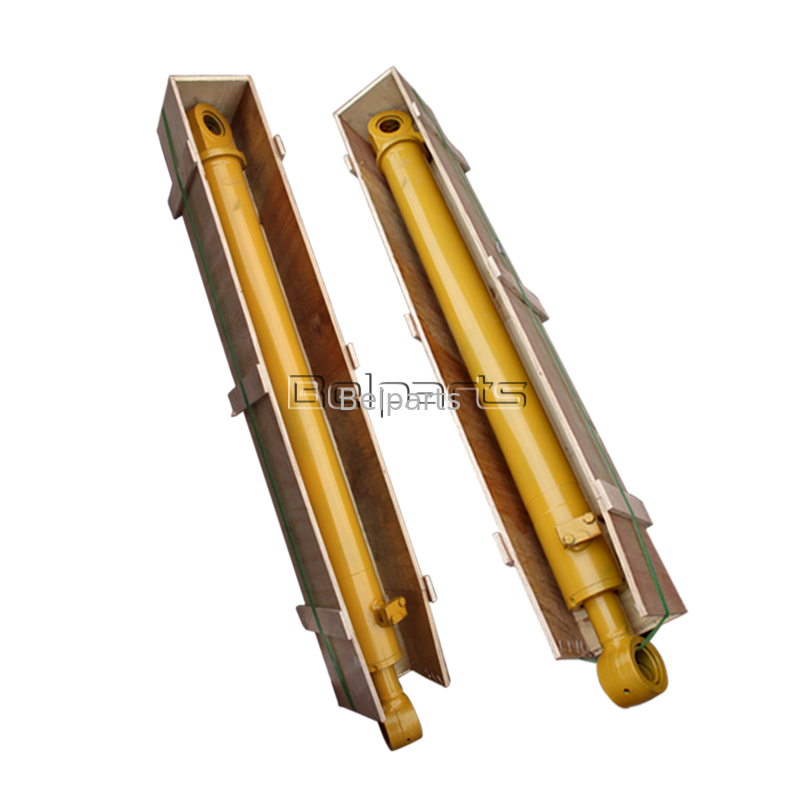

ج: زيت مضاد للصدأ مملوء في التجويف الداخلي للأسطوانة، والشحوم المضادة للصدأ مطلية بالتساوي على سطح قضيب المكبس. الأسطوانة بأكملها مغلفة بغشاء PE سميك مقاوم للماء ومعبأة في أغلفة من الخشب الرقائقي المقوى للتصدير لتجنب الخدش والاصطدام وتلف الرطوبة أثناء النقل البحري الطويل.
ج: نعم. تتمتع طلبات مجموعة أسطوانات جهاز العمل الكاملة بخصومات متدرجة على الحجم. تتوفر خدمة شحن الحاويات الموحدة FCL لخفض إجمالي النفقات اللوجستية.
ج: يرجى تقديم صور واضحة لموضع التسرب بالإضافة إلى الرقم التسلسلي للحفار. سوف نقوم بترتيب استبدال الختم مجانًا وتوجيهات احترافية لاستكشاف الأخطاء وإصلاحها عن بعد على الفور.
