مكان المنشأ:
الصين
اسم العلامة التجارية:
Belparts
إصدار الشهادات:
CE
رقم الموديل:
PC300HD-7L

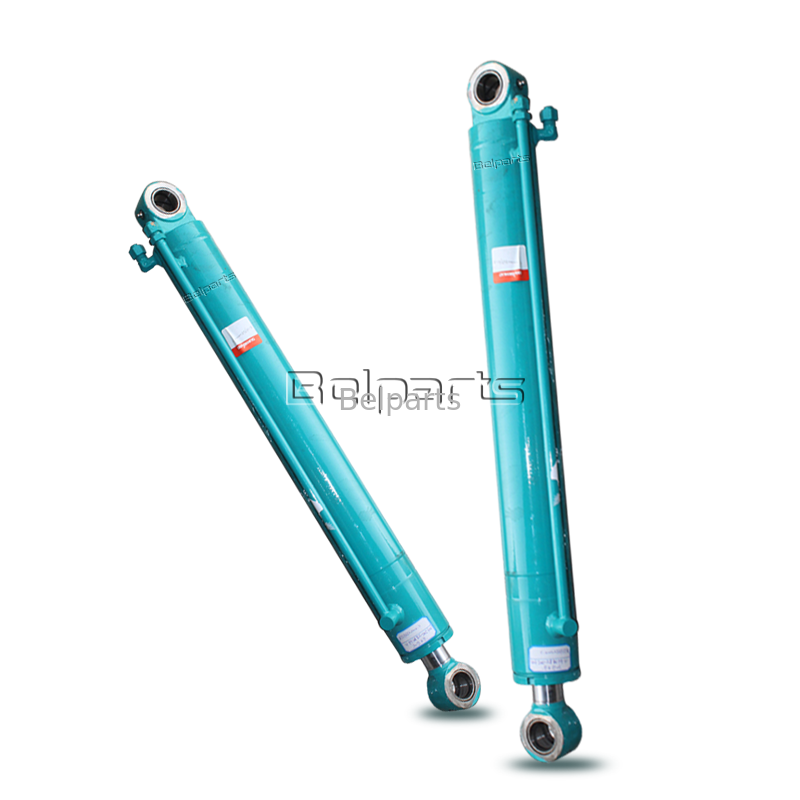

كوماتسو PC300HD-7L عصا اسطوانة هيدروليكية | الرقم البريدي: 707-01-0A450 | استبدال ما بعد البيع للخدمة الشاقة
1. مقدمة المنتج
هذه الأسطوانة الهيدروليكية ذات ذراع الغمس المعززة عبارة عن قطع غيار ما بعد البيع قابلة للتبديل مصممة حصريًا لحفارة الهدم والتعامل مع الصخور الثقيلة Komatsu PC300HD-7L. على عكس أسطوانات الحفار العامة PC300-7 القياسية، تمت ترقية هذه الوحدة لتتوافق مع عمليات الهدم عالية الكثافة وتكسير الصخور وفرز الخردة وعمليات المحاجر القاسية. إنه بمثابة مكون الطاقة الأساسي للملحق الأمامي، ويتم تخزينه على نطاق واسع من خلال ورش إصلاح الهدم وأساطيل تأجير المعدات الثقيلة وتجار قطع الغيار في الخارج الذين يركزون على الآلات الثقيلة من السلسلة السابعة المعززة من Komatsu HD.
تتبع جميع إجراءات الإنتاج بدقة الرسومات الفنية الأصلية الخاصة بشركة Komatsu والتي تم تصميمها خصيصًا للإصدارات الثقيلة عالية الدقة. تباعد العروة المثبتة وحجم فتحة الدبوس والقطر الداخلي للجلبة وزاوية المنفذ الهيدروليكي تتطابق تمامًا مع رقم الجزء 707-01-0A450. التثبيت المباشر بمسامير بدون تعديل القطع أو الطحن أو اللحام، مما يقلل بشكل كبير من تكاليف أعمال الصيانة ويتجنب التوقف الطويل الناتج عن توقف المعدات في مواقع الهدم والتعدين.
ورقة معلومات المنتج الأساسية
| غرض | المواصفات التفصيلية |
|---|---|
| اسم المنتج الكامل | مجموعة الأسطوانة الهيدروليكية الكاملة لذراع الغطاس (العصا). |
| حفارة قابلة للتطبيق | كوماتسو PC300HD-7L حفارة ثقيلة معززة |
| مرجع OEM PN | 707-01-0A450 |
| درجة المنتج | أسطوانة هيدروليكية معززة للهدم والتعدين لما بعد البيع |
| ضمان الجودة | ضمان كامل لمدة 12 شهرًا لجميع عيوب التصنيع في المصنع |
| الحد الأدنى لكمية الطلب | 1 وحدة، مخزون جاهز كاف للتسليم السريع |
| معيار مراقبة الجودة | إنتاج كامل العملية يمكن تتبعه ISO9001؛ اختبار إحكام الضغط العالي بنسبة 100% واختبار إجهاد التأثير طويل الدورة قبل الشحن |
2. المعلمات التقنية الأساسية
| # | رقم الجزء | وصف | الكمية |
|---|---|---|---|
| ز-1 | (707-01-XZ980) | مجموعة الأسطوانات (الطلاء النهائي) | 1 |
| ز-1 | (707-01-XZ980) | مجموعة الأسطوانات (الطلاء النهائي) | 1 |
| ---- | ====================================================================== | ||
| 1 | 707-01-0A450 | اسطوانة الذراع آسى | 1 |
| 1 | 707-13-16710 | اسطوانة | 1 |
| 2 | 707-76-10310 | جلبة | 2 |
| 3 | 07145-00100 | الختم، الغبار (كيت) | 2 |
| 4 | 707-58-11360 | عصا | 1 |
| 5 | 707-76-10310 | جلبة | 2 |
| 6 | 07145-00100 | الختم، الغبار (كيت) | 2 |
| 7 | 707-71-32800 | طوق | 1 |
| 8 | 707-35-91640 | حلقة، احتياطية (كيت) | 2 |
| 9 | 07000-15150 | يا الدائري، الاسطوانة | 1 |
| 10 | 707-71-61130 | الغطاس | 1 |
| 11 | 707-71-70290 | الغطاس | 1 |
| 12 | 04260-00635 | وعاء، فحص الصمام | 12 |
| 13 | 707-71-91270 | كاب | 1 |
| 14 | 07020-00000 | التركيب، الشحم - دبوس المفصلة العلوية | 1 |
| 15 | 707-27-16920 | الرأس، الاسطوانة | 1 |
| 16 | 198-63-94170 | الختم، الغبار (كيت) | 1 |
| 17 | 07179-13126 | خاتم، المفاجئة | 1 |
| 18 | 707-52-90850 | جلبة | 1 |
| 19 | 707-51-11030 | التعبئة، رود (كيت) | 1 |
| 20 | 707-51-11640 | حلقة، عازلة (كيت) | 1 |
| 21 | 707-35-91640 | حلقة، احتياطية (كيت) | 1 |
| 22 | 07000-15150 | يا الدائري، الاسطوانة | 1 |
| 23 | 01010-82085 | بولت (كيت) | 12 |
| 24 | 707-88-75310 | غسالة | 12 |
| 25 | 707-36-16580 | مكبس | 1 |
| 26 | 01310-01216 | المسمار، النايلون | 1 |
| 27 | 707-44-16180 | حلقة، مكبس (D60PL) | 1 |
| 28 | 707-39-16120 | خاتم، ارتداء (طقم) | 2 |
| 29 | 707-44-16910 | جرس | 2 |
| 30 | 07001-05100 | حلقة، احتياطية (كيت) | 2 |
| 31 | 07000-15100 | يا الدائري (كيت) | 1 |
| 31 أ | 707-83-13010 | صمام | 1 |
| 31 ب | 07750-01628 | ربيع | 1 |
| 31ج | 707-87-14070 | سدادة | 1 |
| 31 د | 07002-12034 | الحلقة الدائرية (بدون مساعد الفرامل) | 1 |
| 32 | 707-86-11600 | أنبوب | 1 |
| 33 | 707-86-11610 | حاجز | 1 |
| 34 | 01435-01055 | بولت، قم بتركيب المجفف على الدعامة والإطار | 4 |
| 35 | 01435-01095 | بولت، (للشحن) | 4 |
| 36 | 07000-13035 | الحلقة الدائرية، مدخل المبرد العلوي ومنافذ المخرج | 2 |
| 37 | 707-88-22740 | قوس | 1 |
| 38 | 707-88-21380 | فرقة | 1 |
| 39 | 207-63-64190 | قوس | 1 |
| 40 | 707-88-21390 | فرقة | 1 |
| 41 | 01435-01235 | BOLT,RH (لإضافة ضاغط الهواء) | 4 |
| 42 | 07283-23442 | مشبك، (مع تحت المرآة) | 2 |
| 43 | 01643-31032 | غسالة، (مع التوجيه التلقائي في حالات الطوارئ) | 4 |
| 44 | 01599-01011 | الجوز، (مع تحت المرآة) | 4 |
| 45 | 707-88-33040 | الغطاء والأكمام (للشحن) | 3 |
| 46 | 07371-31049 | الشفة، المنفصلة - نهاية الصمام المقسم | 6 |
| 47 | 07372-21035 | الترباس، الشفة المنفصلة - نهاية محول عزم الدوران | 12 |
| 48 | 01643-51032 | الغسالة (بدون نظام التوجيه في حالات الطوارئ) | 12 |
| ---- | ====================================================================== | ||
| ك | 707-99-67090 | طقم الخدمة | 1 |
| المؤشر الفني | القيمة القياسية |
|---|---|
| التجويف الداخلي لأنبوب الأسطوانة | 138 ملم |
| قطر قضيب المكبس المطلي بالكروم الصلب | 90 ملم |
| ضربة العمل الفعالة | 1460 ملم |
| تصنيف ضغط العمل للنظام | 31.4 ميجا باسكال |
| ضغط الاختبار الهيدروليكي في المصنع | 47.1 ميجا باسكال (1.5 مرة ضغط مقدر لإجراء فحص شامل للتسرب الداخلي والخارجي) |
| المواد الخام لأنبوب الأسطوانة | سبائك فولاذية غير ملحومة عالية الشد للغاية مع شحذ داخلي عالي الدقة، وجدار داخلي مضاد للتآكل مناسب للدوران الهيدروليكي المستمر عالي الحمل في ظل ظروف عمل الهدم |
| المعالجة السطحية لقضيب المكبس | 40CrMo مادة أساسية مسقية ومقساة، طلاء كروم صلب كثيف بسمك 30-35 ميكرومتر، صلابة السطح HRC68-72، قدرة قوية ضد الخدش ومقاومة الانحناء ضد التأثير المتكرر من الخرسانة المكسورة والصخور الصلبة |
| مطابقة مجموعة الختم الخاصة PN | 707-01-0A450-كيت |
| درجة حرارة العمل المطبقة | -25 درجة مئوية ~ +85 درجة مئوية |
| الميزة الهيكلية | ذراع مدمج سميك جدًا يربط العروات مع البطانات الكبيرة من سبائك النحاس ذاتية التشحيم؛ هيكل عازل مزدوج مدمج لامتصاص التأثير الفوري القوي الناتج أثناء تمديد الذراع المتكرر والتراجع في عمليات الهدم |
مزايا بيع المنتجات الفريدة
مطابقة الأبعاد الحصرية لإصدار كوماتسو PC300HD-7L للهدم الثقيل
707-01-0A450 هو رقم جزء مخصص فقط للحفارة الثقيلة المقواة PC300HD-7L، وهو غير متوافق مع الموديلات القياسية PC300-7 العادية. جميع أحجام التوصيل تحاكي تمامًا مكونات OEM الأصلية من سلسلة Komatsu HD، وتتوافق تمامًا مع روابط ذراع المصنع وخطوط الأنابيب الهيدروليكية. إنه يمنع بشكل فعال انحراف التجميع الذي يؤدي إلى تآكل الختم المبكر وتسرب الزيت الناتج عن التثبيت القسري على إطارات معززة ثقيلة.
تقوية خاصة لعمليات الهدم وتكسير الصخور في ظروف العمل القاسية
لا يمكن لأسطوانات البناء العادية أن تتحمل التأثير المتكرر على المدى الطويل الناتج عن شظايا الخرسانة والصخور الصلبة، بينما يعمل هذا الطراز على زيادة سمك أسطوانة الأسطوانة وألواح العروة المصبوبة التي تستهدف سيناريوهات تشغيل الماكينات الثقيلة عالية الدقة. يعمل الهيكل المضاد للصدمات الذي تمت ترقيته على إطالة عمر الخدمة بشكل كبير، مما يقلل بشكل فعال من تكرار الاستبدال المتكرر لمقاولي الهدم.
اختبار مزدوج مستقل في المصنع للتخلص من مخاطر الجودة الخفية
تخضع كل أسطوانة منتهية لاختبارين صارمين دون الاتصال بالإنترنت قبل مغادرة المصنع. يحاكي اختبار الكلال الترددي كامل الشوط أعمال الهدم المستمرة طوال اليوم للتحقق من الصلابة الهيكلية الشاملة؛ يقوم فحص ضيق النقع عالي الضغط لفترة طويلة بالتحقق بشكل كامل من جميع نقاط التسرب الداخلية والخارجية. يتم التخلص من جميع المنتجات غير المؤهلة قبل تخزينها لتجنب خسائر التوقف المفاجئ عن العمل لعملاء الهدم والتعدين.
أداء عالي التكلفة لأصحاب أساطيل المعدات الثقيلة
تعتبر قطع غيار OEM الأصلية لجهاز PC300HD-7L المتوقفة باهظة الثمن وغالبًا ما تكون غير متوفرة. تحقق هذه الأسطوانة العصاية ما بعد البيع نفس القوة الهيكلية والتشغيل المستقر مثل الأجزاء الأصلية بسعر أكثر تنافسية، مما يقلل بشكل كبير من تكاليف الصيانة المتكررة على المدى الطويل لمحلات التصليح وشركات تأجير الهدم الكبيرة المجهزة بدفعات من الحفارات الثقيلة من سلسلة HD.
حلول لوجستية عالمية متنوعة لتلبية متطلبات التسليم المختلفة

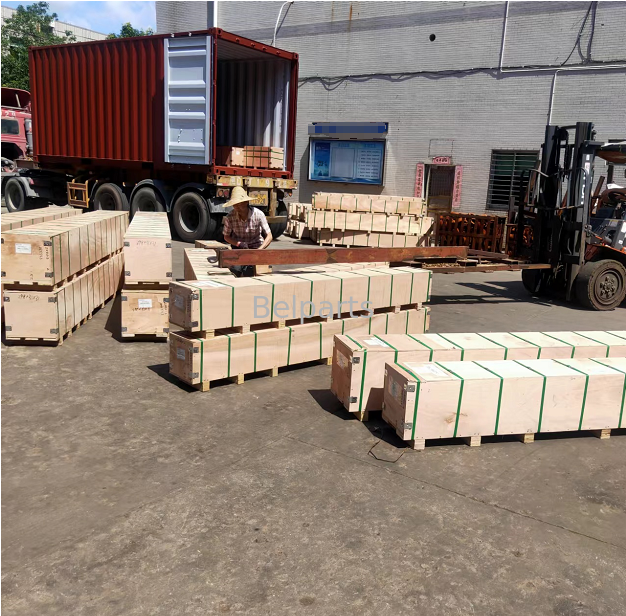

يمكن شحن جميع المنتجات المتوفرة في المخزون خلال 3 أيام عمل بعد تأكيد الدفع. تدعم شركة Air Express أوامر الاندفاع الطارئة للأعطال المفاجئة في مواقع الهدم البعيدة؛ يوفر الشحن البحري المجمع والنقل الكامل للحاويات FCL خطط شحن بالجملة فعالة من حيث التكلفة لموزعي الآلات الذين يخدمون أسواق التعدين والهدم في أفريقيا وجنوب شرق آسيا والشرق الأوسط وأمريكا اللاتينية.
مقدمة قوة إنتاج المصنع
يتمتع مصنعنا بأكثر من 10 سنوات من الخبرة المهنية في مجال البحث والتطوير والإنتاج الضخم في الأسطوانات الهيدروليكية للحفارات الثقيلة عالية الدقة المعززة من سلسلة Komatsu 7، والتي تغطي الطراز PC300HD-7L الحصري. نحن نمتلك خطوط إنتاج داعمة كاملة بما في ذلك الحدادة شديدة الدقة، والشحذ الداخلي العميق، والمعالجة الحرارية المتكاملة، والطلاء بالكروم السميك الأوتوماتيكي، ومجهزة بمقاعد اختبار محاكاة التأثير الثقيل الاحترافية لاستعادة البيئات القاسية للهدم الحقيقي والمحاجر وتحسين مقاومة صدمات المنتج بشكل مستمر. يتم تصدير سلسلة الأسطوانات الهيدروليكية لما بعد البيع للخدمة الشاقة إلى جميع أنحاء العالم على مدار السنة، مما يجعلها تحظى بثقة تعاونية مستقرة طويلة الأجل ومراجعات إيجابية متسقة من موزعي قطع غيار الآلات الثقيلة العالميين الذين يعتمدون على مطابقة النماذج الثقيلة عالية الدقة الحصرية والجودة الموحدة المستقرة.
الأسئلة الشائعة للعملاء العاديين
Q1: هل يمكن لهذه الأسطوانة العصا أن تناسب الحفارات القياسية PC300-7 أو PC350HD-7L؟
ج: التثبيت عبر النماذج غير مدعوم. تعتمد الإصدارات القياسية والمعززة عالية الدقة من حفارات كوماتسو أرقام أجزاء مستقلة وأبعاد تركيب العروة الفريدة دون إمكانية التبديل. يرجى تأكيد طراز جهازك الكامل قبل تقديم الطلبات.
Q2: هل تتضمن حزمة التسليم القياسية مجموعة أدوات إصلاح الختم المطابقة؟
ج: تحتوي العبوة القياسية فقط على مجموعة أسطوانة العصا الكاملة. تحتاج مجموعة الختم 707-01-0A450-KIT المخصصة إلى شراء منفصل، ويمكننا تقديم عرض أسعار مجمع تفضيلي إذا طلب العملاء الأسطوانة ومجموعة الختم معًا.
س 3: ما هي تدابير الحماية ضد الصدأ ومضادة الاصطدام المعتمدة للنقل البحري لمسافات طويلة؟

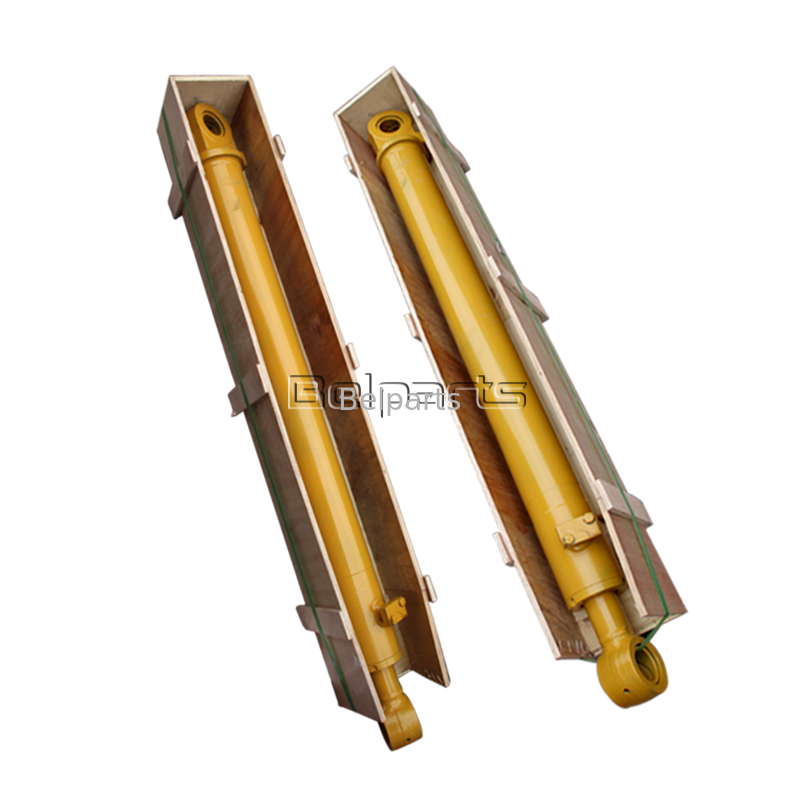

ج: يتم حقن الزيت الهيدروليكي المضاد للصدأ بالكامل في حجرات الأسطوانة الأمامية والخلفية لتجنب التآكل الداخلي؛ يتم طلاء الشحوم السميكة المضادة للصدأ بالتساوي على سطح قضيب المكبس المكشوف بالكامل. يتم تغليف مجموعة الأسطوانة بأكملها بغشاء PE ثقيل متعدد الطبقات مقاوم للماء ويتم تثبيتها داخل صناديق تصدير من الخشب الرقائقي السميك المقوى لمنع الخدوش والتشوه الناتج عن الصدمات وتآكل الرطوبة أثناء النقل الطويل عبر المحيط.
س4: هل سيتم تطبيق التخفيضات المتدرجة على الحجم عند شراء مجموعة أسطوانات ذراع الرافعة + الذراع + الجرافة لجهاز PC300HD-7L؟
ج: نعم. تتمتع طلبات مجموعات أسطوانات أجهزة العمل الأمامية الكاملة بخصومات تدريجية على الشراء بالجملة. يتم أيضًا دعم خدمة الشحن البحري الموحدة للحاويات الكاملة لتقليل التكاليف اللوجستية الدولية الإجمالية لطلبات الدفعات الكبيرة.
س 5: ما هو الدعم الفني بعد البيع الذي يمكنني الحصول عليه في حالة حدوث تسرب للزيت خلال فترة الضمان البالغة 12 شهرًا؟
ج: يرجى تقديم صور واضحة لموضع التسرب والرقم التسلسلي للحفار للتحقق. سوف نقوم بترتيب ملحقات منع التسرب البديلة مجانًا وإرشادات مفصلة لعملية الصيانة عن بعد خطوة بخطوة في الوقت المناسب لحل أخطاء التسرب بسرعة دون تأخير تقدم أعمال الهدم والتعدين.
