مكان المنشأ:
الصين
اسم العلامة التجارية:
Belparts
إصدار الشهادات:
CE
رقم الموديل:
CX330

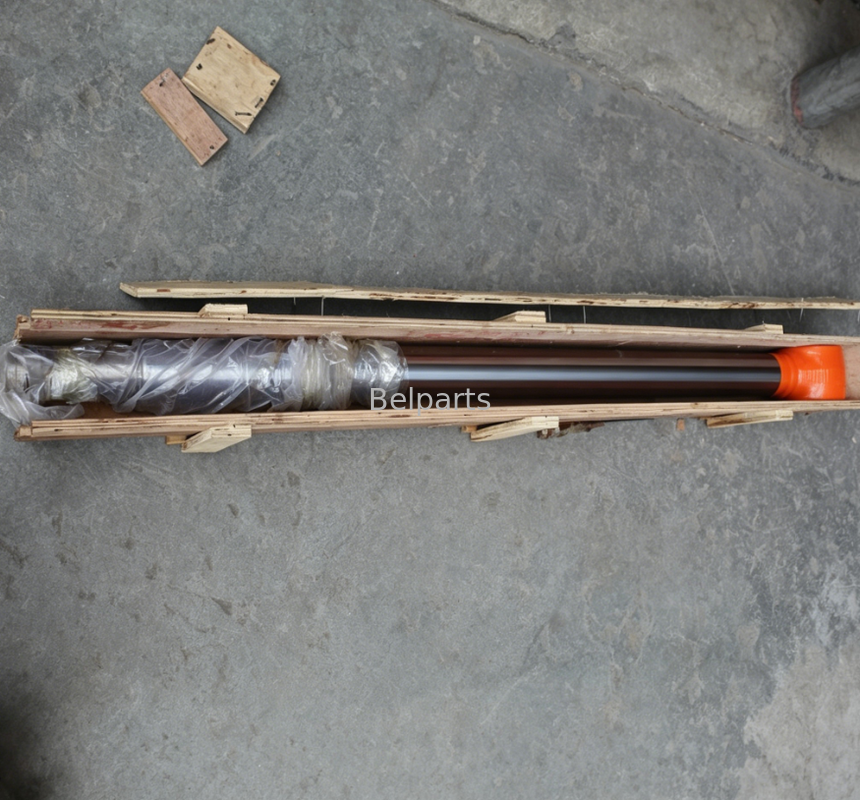

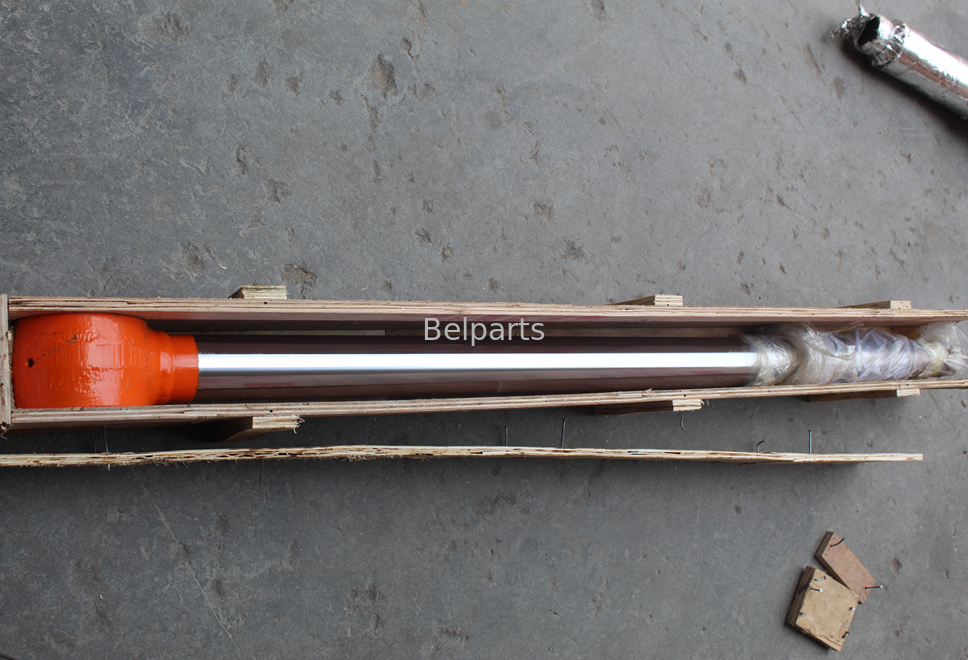

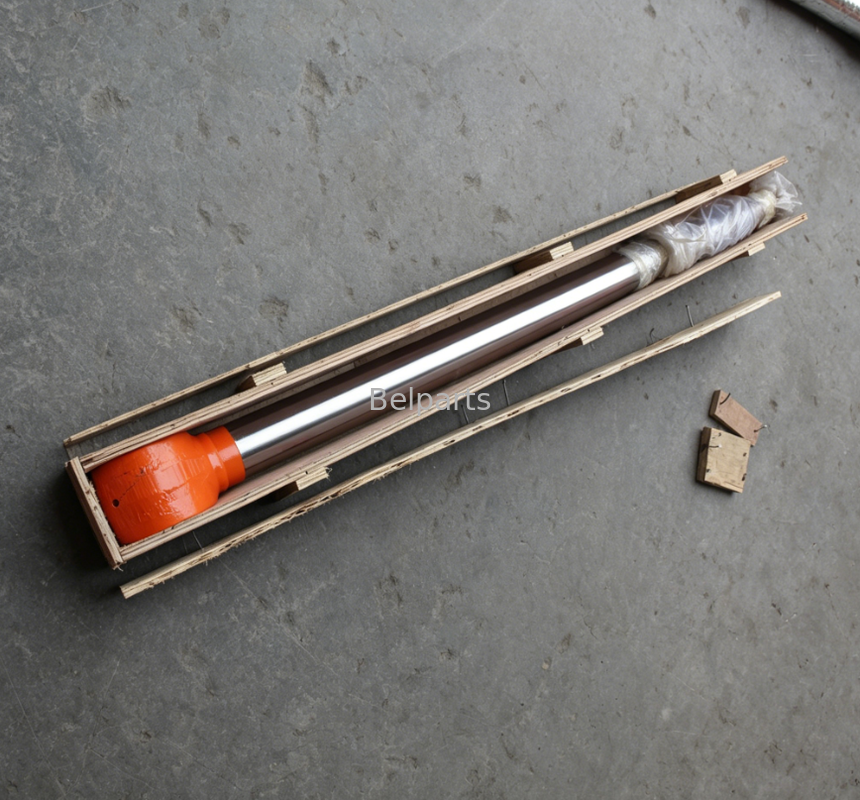

هذه الأسطوانة الهيدروليكية ذات ذراع الرافعة القوية عبارة عن قطع غيار ما بعد البيع للتبادل المباشر مخصصة حصريًا للحفارة المجنزرة المتوسطة الثقيلة CASE CX330، ويتم تطبيقها على نطاق واسع في البنية التحتية البلدية، وبناء الطرق السريعة، وحفر أساسات الإسكان، وتحميل إجمالي المحاجر متوسط الحجم. وباعتباره المكون الهيدروليكي الأساسي للرفع في أجهزة العمل الأمامية، فإنه يوفر قوة رفع ونزول وقفل ثابتة تحت أحمال ثقيلة متناوبة طويلة الأمد، ليصبح جزءًا أساسيًا مخزنًا لورش صيانة معدات CASE الاحترافية، وأساطيل تأجير الحفر متوسطة الحجم وتجار قطع الغيار عبر الحدود الذين يركزون على حفارات البناء من سلسلة CASE CX.
تتبع جميع إجراءات التصنيع بشكل صارم مخططات تصميم OEM الأصلية لـ CASE وتفاوتات التجميع عالية الدقة. تتوافق المسافة بين العروة والقطر الداخلي لفتحة الدبوس وحجم الجلبة البرونزية المقاومة للاهتراء وزاوية منفذ الزيت الهيدروليكي تمامًا مع رقم الجزء المخصص KSV1394. يتم التثبيت بمسامير خالصة دون الحاجة إلى القطع أو الطحن أو إعادة العمل باللحام في الموقع، مما يؤدي إلى خفض تكاليف الصيانة اليدوية بشكل فعال وتجنب الخسائر الاقتصادية الناجمة عن عمليات إيقاف البناء الطويلة الناتجة عن تعطل الأسطوانة.
| غرض | المواصفات التفصيلية |
|---|---|
| اسم المنتج الكامل | مجموعة اسطوانة هيدروليكية كاملة |
| الآلات المطبقة | حفارة زاحفة ثقيلة متوسطة الحجم CASE CX330 |
| مرجع OEM PN | KSV1394 |
| درجة المنتج | أسطوانة هيدروليكية معززة لما بعد البيع لعمليات البناء والمحاجر المتوسطة |
| ضمان الجودة | ضمان كامل لمدة 12 شهرًا يغطي جميع عيوب إنتاج المصنع |
| الحد الأدنى لكمية الطلب | وحدة واحدة، مخزون فوري وفير متاح للشحن السريع |
| معيار فحص مراقبة الجودة | ISO9001 إنتاج كامل العملية يمكن تتبعه؛ اختبار إحكام الضغط العالي بنسبة 100% واختبار إجهاد التأثير بالدورة الطويلة الكاملة قبل التسليم |
| # | رقم الجزء | وصف | الكمية |
|---|---|---|---|
| KSV1394 | اسطوانة هيدروليكية | 1 | |
| ---- | يتكون من المرجع. الأرقام من 1 إلى 46 | ||
| 1 | LR00791 | كم HYD CYL | 1 |
| ---- | يتكون من المرجع. الأعداد 2، 3 | ||
| 2 | NSS | لا تباع بشكل منفصل | 1 |
| 3 | LB00728 | جلبة | 1 |
| 4 | LB00729 | قضيب المكبس | 1 |
| ---- | يتكون من المرجع. الأعداد 5، 6 | ||
| 5 | NSS | لا تباع بشكل منفصل | 1 |
| 6 | 155426A1 | جلبة | 1 |
| 8 | LU00153 | غطاء نهاية الاسطوانة | 1 |
| 9 | 155429A1 | جلبة | 1 |
| 10 | 155695A1 | حلقة، سناب؛ حلقة المفاجئة | 1 |
| 11 | 00953 جنيه | جرس | 1 |
| 11 أ | LB00728 | جلبة | 1 |
| 12 | BLA2786 | يا الدائري | 1 |
| 13 | 00954 جنيه | حلقة احتياطية | 1 |
| 14 | 160502A1 | ختم ممسحة | 1 |
| 15 | 154797A1 | يا الدائري | 1 |
| 16 | 00739 جنيه | حلقة احتياطية | 1 |
| 17 | 108R020Z080N | بولت؛ م20 × 80؛ 12.9 | 10 |
| 18 | 160550A1 | جرس | 1 |
| 19 | 00955 جنيه | ختم | 1 |
| 20 | LJ00898 | جاك بيستون | 1 |
| 21 | 00742 جنيه | حلقة احتياطية | 1 |
| 24 | 00743 جنيه | حلقة احتياطية | 2 |
| 25 | 00744 جنيه | حلقة مكشطة | 2 |
| 26 | 00745 جنيه | حلقة مكشطة | 2 |
| 27 | 155733A1 | شيم | 1 |
| 28 | لا00738 | بندق | 1 |
| 29 | 156228A1 | ضبط المسمار | 1 |
| 30 | 155981A1 | كرة | 1 |
| 31 | 162962A1 | ختم ممسحة | 2 |
| 32 | 163840A1 | ختم ممسحة | 2 |
| 37 | 863-12035 | برغي سداسي SOC، M12 × 35 مم، Cl 12.9 | 8 |
| 38 | 154543A1 | يا الدائري | 2 |
| 39 | LD00082 | قوس المشبك | 1 |
| 40 | LD00083 | قوس المشبك | 1 |
| 41 | 158131A1 | بولت، قوة عالية، M10 × 1.5 × 35 مم، Cl 10.9 | 2 |
| 42 | 156227A1 | غسالة | 2 |
| 43 | 155709A1 | طوق | 2 |
| 44 | 102R014S090N | بولت | 1 |
| 45 | 892-16014 | غسالة القفل، M14، Hvy | 1 |
| 46 | 153630A1 | حلمة التشحيم | 1 |
| 47 | LR01176 | أنبوب آسى. | 1 |
| 48 | LR01177 | أنبوب هيد | 1 |
| LZ00483 | طقم الختم | 1 | |
| ---- | يتكون من المرجع. الأرقام من 11 إلى 16، 19، من 21 إلى 26 |
| المؤشر الفني | القيمة القياسية |
|---|---|
| القطر الداخلي لأنبوب الأسطوانة | 129 ملم |
| قطر قضيب المكبس المطلي بالكروم الصلب | 82 ملم |
| ضربة عمل صالحة | 1390 ملم |
| ضغط العمل المقدر للنظام | 31.4 ميجا باسكال |
| معيار اختبار انفجار ضغط المصنع | 47.1 ميجا باسكال (1.5 مرة ضغط مقدر لفحص التسرب الداخلي والخارجي الكامل) |
| المواد الخام لأنبوب الأسطوانة | سبائك فولاذية غير ملحومة عالية الشد تمت معالجتها بواسطة شحذ داخلي عميق الدقة، وجدار داخلي فائق النعومة يقاوم تآكل السوائل الهيدروليكية المتوسطة والثقيلة لفترة طويلة في ظل عمليات دورة البناء المتكررة |
| المعالجة السطحية لقضيب المكبس | 40CrMo معدن أساسي مروي ومقسّى، طلاء كروم صلب مضغوط بسمك 28-32 ميكرومتر، صلابة السطح HRC68–72، قدرة قوية ضد الخدش ومقاومة الانحناء ضد الحصى وشظايا الخرسانة واصطدامات الجذوع في مواقع البناء |
| دعم مجموعة الختم الخاصة PN | KSV1394-كيت |
| نطاق درجة حرارة العمل المطبق | -25 درجة مئوية ~ +85 درجة مئوية |
| ميزة التصميم الهيكلي | عروات تثبيت ذراع الرافعة السميكة المتسعة مزودة ببطانات تآكل برونزية كبيرة الحجم ذاتية التشحيم؛ هيكل عازل مدمج فردي للتخفيف من التأثير القاسي الفوري أثناء رفع وخفض ذراع الرافعة بشكل متكرر تحت أحمال البناء المتوسطة والثقيلة |
الجزء رقم KSV1394 عبارة عن أسطوانة ذراع مصممة خصيصًا لـ CASE CX330، وهي غير متوافقة مع موديلات سلسلة CX الأخرى مثل CX300 أو CX350. تعمل جميع أبعاد الاتصال الهندسية على استعادة مكونات CASE OEM الأصلية بالكامل، وتتوافق تمامًا مع روابط ذراع الرافعة في المصنع ودعم خطوط الأنابيب الهيدروليكية. إنه يتجنب تمامًا مشاكل إزاحة التجميع التي تؤدي إلى تقادم الختم المبكر وتسرب الزيت المستمر الناتج عن التثبيت القسري على إطارات الماكينات المعززة المتوسطة الثقيلة.
يختلف هذا الطراز عن الأسطوانات الهيدروليكية العالمية ذات الجدران الرقيقة منخفضة التكلفة وغير القادرة على تحمل أحمال نقل التربة الثقيلة على المدى الطويل، حيث يعمل على تحسين سمك جدار أنبوب الأسطوانة وعروة المصبوب مستهدفًا خصائص العمل المتوسطة الثقيلة عالية التردد لـ CASE CX330. فهو يوازن بين متطلبات الحفر والرفع والتحميل اليومية، مع عمر خدمة يتجاوز بكثير البدائل العادية غير المستهدفة لما بعد البيع.
تمر كل أسطوانة ذراع منتهية بإجراءات اختبار صارمة قبل مغادرة المصنع. يحاكي اختبار الكلال الترددي كامل الشوط أشهرًا من أعمال نقل التربة في البناء البلدي دون انقطاع لاختبار الاستقرار الهيكلي الشامل؛ يقوم فحص ضيق النقع عالي الضغط لفترة طويلة بالتحقق بشكل كامل من جميع نقاط التسرب الداخلية والخارجية. يتم فحص جميع المنتجات غير المؤهلة بالكامل قبل تخزينها لمنع خسائر توقف أعمال البناء غير المتوقعة للعملاء النهائيين.
تتمتع قطع غيار CASE OEM الأصلية لـ CX330 بأسعار بيع بالتجزئة مرتفعة وفترات زمنية طويلة للشراء. تحقق أسطوانة ذراع الرافعة ما بعد البيع هذه قوة هيكلية مكافئة، وتشغيل مستقر منخفض الاهتزاز، وعمر خدمة كأجزاء المصنع الأصلية بسعر وحدة تنافسي، مما يقلل بشكل كبير من نفقات الصيانة المتكررة على المدى الطويل لمرائب الإصلاح المستقلة ومؤسسات التأجير متوسطة الحجم المجهزة بدفعات من حفارات CX330.
يمكن شحن جميع المنتجات المتوفرة في المخزون خلال 3 أيام عمل بعد تأكيد الدفع. تدعم شركة Air Express أوامر الاندفاع الطارئة للأعطال المفاجئة للآلات في مواقع البناء النائية في الضواحي؛ يوفر الشحن البحري المجمع والنقل الكامل للحاويات FCL خطط شحن بالجملة فعالة من حيث التكلفة لموزعي الآلات الذين يغطون أسواق البناء البلدي في أفريقيا وجنوب شرق آسيا والشرق الأوسط وأمريكا اللاتينية.
يتمتع مصنعنا بأكثر من عشر سنوات من الخبرة المهنية في البحث والتطوير والإنتاج الضخم في الأسطوانات الهيدروليكية للحفارات المتوسطة الثقيلة من سلسلة CASE CX، مع CX330 كواحد من نماذج الإنتاج الناضجة الأساسية لدينا. نحن نمتلك خطوط إنتاج داعمة كاملة، بما في ذلك الحدادة شديدة الدقة، والشحذ الداخلي العميق، والمعالجة الحرارية المتكاملة، والطلاء التلقائي بالكروم، ومجهزة بمقاعد اختبار محاكاة الأحمال المتوسطة والثقيلة الاحترافية لاستعادة بيئات عمل البناء البلدية الحقيقية وتحسين متانة المنتج ضد الصدمات بشكل مستمر. يتم تصدير خط إنتاج الأسطوانات الهيدروليكية ما بعد البيع من فئة البناء إلى عشرات البلدان على مدار السنة، مما يكسب ثقة تعاونية مستقرة طويلة الأجل وتقييمات إيجابية متسقة من موزعي قطع غيار الآلات المتوسطة العالمية مع مطابقة دقيقة لنموذج CX وجودة موحدة مستقرة.
