مكان المنشأ:
الصين
اسم العلامة التجارية:
Belparts
إصدار الشهادات:
CE
رقم الموديل:
SK210LC-8 SK210-8
هذه الأسطوانة الهيدروليكية ذات ذراع الرافعة للخدمة الشاقة عبارة عن مكون ما بعد البيع قابل للتبديل بالكامل تم تصنيعه حصريًا لحفار الهيكل القياسي Kobelco SK210-8 والحفار الثقيل المتوسط SK210LC-8 طويل المسار. بصفته مشغل الرفع الأساسي لمرفقات العمل الأمامية، فإنه يوفر طاقة عزم دوران عالية مستقرة لرفع وخفض واحتجاز الحمولة، ويستخدم على نطاق واسع في تجديد الطرق البلدية، وحفر الأساسات السكنية، وبناء الطرق السريعة وتحميل الصخور الصغيرة والمتوسطة. لقد أصبح مخزونًا أساسيًا لورش إصلاح الحفارات الاحترافية، وأساطيل الإيجار متوسطة الحجم وتجار الجملة لقطع الغيار عبر الحدود الذين يركزون على الحفارات المتوسطة الكلاسيكية من سلسلة Kobelco 8.
تتبع جميع إجراءات الإنتاج بدقة الرسومات الفنية الأصلية لشركة Kobelco OEM وتفاوتات التجميع الدقيقة. درجة تثبيت العروة، والقطر الداخلي لفتحة الدبوس، وأبعاد الجلبة النحاسية المقاومة للاهتراء، وتصميم منفذ الزيت الهيدروليكي يتطابق تمامًا مع رقم جزء OEM الحصري YN01V00151F1. التثبيت المباشر بمسامير بدون أي تعديل للقطع أو الطحن أو اللحام في الموقع، مما يقلل بشكل فعال من تكلفة عمالة الصيانة ويتجنب خسائر التوقف الهائلة في البناء الناتجة عن فشل أسطوانة ذراع الرافعة المفاجئ.
| غرض | المواصفات التفصيلية |
|---|---|
| الاسم الكامل | مجموعة اسطوانة هيدروليكية كاملة |
| المعدات المطبقة | الحفارة المجنزرة القياسية Kobelco SK210-8، الحفارة المتوسطة الثقيلة ذات الجنزير الطويل SK210LC-8 |
| رقم جزء OEM | YN01V00151F1 |
| درجة المنتج | أسطوانة هيدروليكية معززة لما بعد البيع للبناء البلدي وأعمال المحاجر الخفيفة |
| ضمان الجودة | ضمان كامل لمدة 12 شهرًا يغطي جميع عيوب التصنيع في المصنع |
| موك | وحدة واحدة، مخزون فوري كافٍ للشحن الفوري |
| معيار مراقبة الجودة | ISO9001 إنتاج كامل العملية يمكن تتبعه؛ اختبار تسرب محكم الضغط العالي بنسبة 100% + اختبار تعب الحمل الثقيل الدوري الكامل قبل التسليم |
| # | رقم الجزء | وصف | الكمية |
|---|---|---|---|
| د11 | B16T0442D77 | SHIM، معرف 87 مم × 140 مم OD × 0.9 مم سمك؛ المعرف 87 × OD 140 × سمك 0.9 مم | 1 |
| ج6 | B16T0442D14 | حشوة، 160 مم OD × 92 مم معرف × 1.6 مم سمك؛ المعرف 92 × القطر الخارجي 160 × سمك 1.6 ملم | 1 |
| ه6 | B16T0442D62 | SHIM، معرف 87 مم × 140 مم OD × 1.6 مم سمك؛ المعرف 87 × القطر الخارجي 140 × سمك 1.6 ملم | 1 |
| د6 | YN02B01417D1 | SHIM، معرف 87 مم × 140 مم OD × 2 مم سمك؛ المعرف 87 × القطر الخارجي 140 × سمك 2.0 ملم | 6 |
| د7 | YN02B01109D1 | SHIM، معرف 87 مم × 120 مم OD × 0.5 مم سمك؛ المعرف 87 × OD 120 × 0.5 مم | 1 |
| ج7 | B16T0442D15 | حشوة، 160 مم OD × 92 مم معرف × 2.3 مم سمك؛ المعرف 92 × القطر الخارجي 160 × سمك 2.3 ملم | 1 |
| أ7 | ZG91S02000 | حلمة التشحيم، 1/8 بوصة NPT × 1/8 بوصة NPT؛ 1/8 بوصة PT-مستقيم | 6 |
| ه7 | YN02B01417D1 | SHIM، معرف 87 مم × 140 مم OD × 2 مم سمك؛ المعرف 87 × القطر الخارجي 140 × سمك 2.0 ملم | 2 |
| C8 | YN02B01414D1 | SHIM، معرف 92 مم × 160 مم OD × 2 مم سمك؛ المعرف 92 × OD 160 × ث 2.0 مم | 2 |
| د8 | YN02B01109D2 | SHIM، معرف 87 مم × 120 مم OD × 0.9 مم سمك؛ المعرف 87 × OD 120 × 0.9 مم | 1 |
| د9 | YN02B01109D4 | SHIM، معرف 87 مم × 120 مم OD × 1.6 مم سمك؛ المعرف 87 × القطر الخارجي 120 × سمك 1.6 ملم | 1 |
| د10 | B16T0442D78 | SHIM، معرف 87 مم × 140 مم OD × 0.5 مم سمك؛ المعرف 87 × OD 140 × 0.5 مم | 1 |
| أ6 | ZH32Z04000 | مِرفَق؛ 90° -- (1/4 بوصة PT - 1/4 بوصة PT)، (متضمنة الحلقة الدائرية ZD12P01100) | 2 |
| د12 | B16T0442D62 | SHIM، معرف 87 مم × 140 مم OD × 1.6 مم سمك؛ المعرف 87 × القطر الخارجي 140 × سمك 1.6 ملم | 1 |
| . | YN02B00367F1 | تركيب الاسطوانة | 1 |
| . | YN02B00362F1 | المجموعة (انظر الشكل رقم 450) | 1 |
| . | YN02B00364F1 | تركيب الاسطوانة | 1 |
| . | YN02B00405F1 | بوم؛ تركيب الاسطوانة | 1 |
| . | YN02B00407F1 | تركيب الاسطوانة | 1 |
| . | YN02B00363F1 | تثبيت بوم | 1 |
| . | YN02B00408F1 | بوم آسى، مجرفة | 1 |
| . | YN01V00175F1R | أسطوانة ريمان-هيد؛ SK210LC-8 ASN YQ09U3301 المستوى 3 (غير متوفر) (12/06-) | 1 |
| . | YN01V00175F1C | أسطوانة HYD الأساسية؛ رقم الإرجاع | 1 |
| ه3 | ZN18C16013 | بندق؛ م16x2.0 ملم | 2 |
| ب1 | YN02B00409F1 | المعزقة (انظر الشكل رقم 455) | 1 |
| د1 | YN02B01720P1 | دبوس، 85 مم OD × 258 مم طول؛ دبوس | 2 |
| أ1 | 2444R1117D080 | خرطوم مرن، مقاس 6.40 مم × طول 780 مم | 1 |
| ج1 | YN02B01719P1 | دبوس، 90 مم OD × 876 مم طول | 1 |
| ه1 | YN02B01722P1 | دبوس، 85 مم OD × 277 مم طول | 1 |
| ه2 | HS18C16150G2 | أفسد؛ م16x2.0x150 ملم | 1 |
| أ2 | 2444R1117D084 | خرطوم، 6.40 مم معرف × 840 مم طول | 1 |
| ج2 | HS18C20175G2 | بولت، سداسي، M20 × 175 مم، Cl 10.9؛ م20x2.5x175 ملم | 1 |
| د2 | YN02B01721P1 | دبوس، 85 مم OD × 776 مم طول | 1 |
| ب2 | 2445R138D8 | الختم، معرف 90 مم × 105 مم OD × 4 مم سمك؛ الغبار - المعرف 90 × OD 105 × سمك 4 مم | 2 |
| أ3 | 2444R1117D250 | خرطوم، 6.40 مم معرف × 2500 مم طول | 1 |
| ج3 | ZN18C20016 | بندق؛ م20x2.5 ملم | 2 |
| د3 | HS18C16150G2 | أفسد؛ م16x2.0x150 ملم | 4 |
| A4 | 2444R1117D260 | خرطوم، 6.4 مم معرف × 2600 مم طول | 1 |
| هـ4 | B16T0442D78 | SHIM، معرف 87 مم × 140 مم OD × 0.5 مم سمك؛ المعرف 87 × OD 140 × 0.5 مم | 1 |
| د4 | YN02B01108P1 | رئيس | 2 |
| ج4 | B16T0442D53 | SHIM، معرف 92 مم × 160 مم OD × 0.5 مم سمك؛ المعرف 92 × OD 160 × 0.5 مم | 1 |
| د5 | ZN18C16013 | بندق؛ م16x2.0 ملم | 8 |
| ه5 | B16T0442D77 | SHIM، معرف 87 مم × 140 مم OD × 0.9 مم سمك؛ المعرف 87 × OD 140 × سمك 0.9 مم | 1 |
| ج5 | B16T0442D40 | SHIM، معرف 92 مم × 160 مم OD × 0.9 مم سمك؛ المعرف 92 × OD 160 × 0.9 مم | 1 |
| 01 | YN01V00151F1 | اسطوانة؛ آسى، بوم | 2 |
| 02 | YN01V00175F1 | اسطوانة، التمثيل المزدوج، قضيب 95 مم، السكتة الدماغية 1558 مم؛ آسى، أرمينيا | 1 |
| المؤشر الفني | المعلمة القياسية |
|---|---|
| التجويف الداخلي لأنبوب الأسطوانة | 126 ملم |
| قطر قضيب المكبس المطلي بالكروم الصلب | 80 ملم |
| ضربة العمل الفعالة | 1350 ملم |
| تصنيف ضغط العمل للنظام | 31.4 ميجا باسكال |
| اختبار الضغط الهيدروليكي في المصنع | 47.1 ميجا باسكال (1.5 مرة ضغط مقدر لفحص التسرب الداخلي والخارجي الكامل) |
| المواد الخام لأنبوب الأسطوانة | سبائك فولاذية غير ملحومة عالية الشد مع شحذ داخلي عالي الدقة، وجدار داخلي فائق النعومة ومنخفض الاحتكاك ومقاوم لتآكل السوائل الهيدروليكية المتوسطة والثقيلة لساعات طويلة في ظل دورات البناء المتكررة |
| المعالجة السطحية لقضيب المكبس | سبيكة قاعدة مسقية ومقساة 40CrMo، طلاء كروم صلب بكثافة 28–32 ميكرومتر، صلابة السطح HRC68–72، أداء ممتاز ضد الخدش ومقاوم للانحناء ضد الحصى وقطع الخرسانة وتأثيرات الصخور على مواقع العمل |
| مطابقة مجموعة الختم PN | YN01V00151F1-كيت |
| نطاق درجة حرارة التشغيل | -25 درجة مئوية ~ +85 درجة مئوية |
| الميزة الهيكلية | عروات تثبيت ذراع الرافعة السميكة المتسعة مزودة ببطانات كبيرة الحجم من سبائك النحاس ذاتية التشحيم؛ نظام عازل مدمج مزدوج المرحلة لامتصاص الصدمات اللحظية العنيفة أثناء الرفع والخفض المتكرر لذراع الرافعة تحت الأحمال الثقيلة |
يتمتع مصنعنا بأكثر من عشر سنوات من الخبرة المهنية في مجال البحث والتطوير والإنتاج الضخم في الأسطوانات الهيدروليكية للحفارات المتوسطة الكلاسيكية من سلسلة Kobelco 8، مع SK210-8 وSK210LC-8 كخطوط إنتاج أساسية ناضجة. نحن نمتلك خطوط إنتاج متكاملة كاملة بما في ذلك الحدادة شديدة الدقة، والشحذ الداخلي العميق، والمعالجة الحرارية المتكاملة والطلاء التلقائي بالكروم، ومجهزة بمقاعد اختبار محاكاة الأحمال المتوسطة والثقيلة الاحترافية لاستعادة بيئات العمل الحقيقية للبلديات والمحاجر وتحسين متانة المنتج ضد الصدمات بشكل مستمر. يتم تصدير خط إنتاج الأسطوانات الهيدروليكية ما بعد البيع من فئة البناء على مدار السنة، ويحظى بثقة تعاونية مستقرة طويلة الأجل ومراجعات إيجابية متسقة من موزعي قطع غيار الآلات المتوسطة العالمية، بالاعتماد على مطابقة نموذجية كلاسيكية دقيقة من السلسلة 8 وجودة موحدة مستقرة.
س1:هل يمكن لأسطوانة ذراع الرافعة هذه أن تناسب حفارات Kobelco SK210-9 أو SK240LC-8؟
ج:التثبيت عبر النماذج غير مدعوم. تعتمد أجيال وموديلات حفارات Kobelco المختلفة أرقام أجزاء OEM حصرية غير قابلة للتبديل وهندسة فريدة لتركيب العروة. يرجى تأكيد طراز جهازك الكامل قبل تقديم الطلبات.
س2:هل تتضمن الحزمة القياسية طقم إصلاح الختم المطابق؟
ج:تحتوي الحزمة القياسية فقط على مجموعة أسطوانة ذراع الرافعة الكاملة. تحتاج مجموعة الختم YN01V00151F1-KIT المخصصة إلى شراء منفصل، ونحن نقدم سعرًا تفضيليًا مجمعًا إذا طلبت الأسطوانة ومجموعة الختم معًا.
س3:ما هي الحماية المضادة للصدأ والمضادة للتصادم للنقل البحري؟

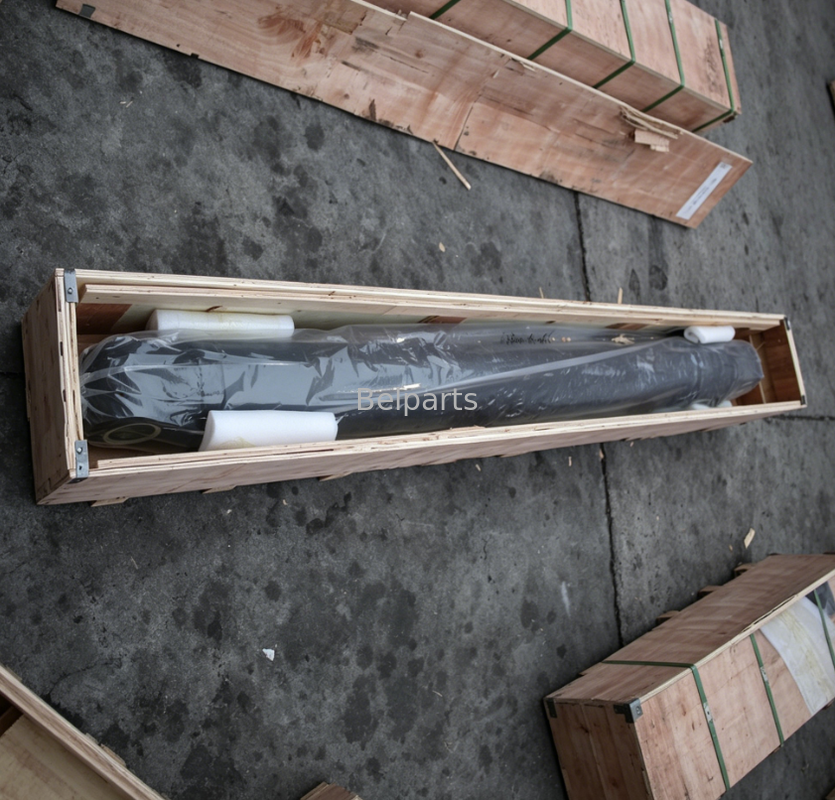

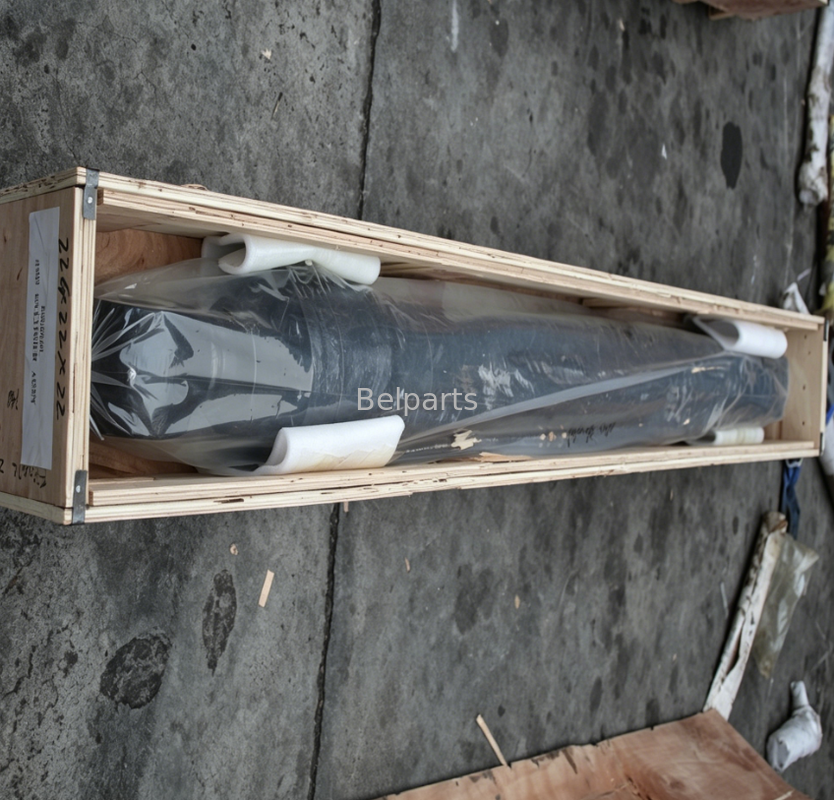

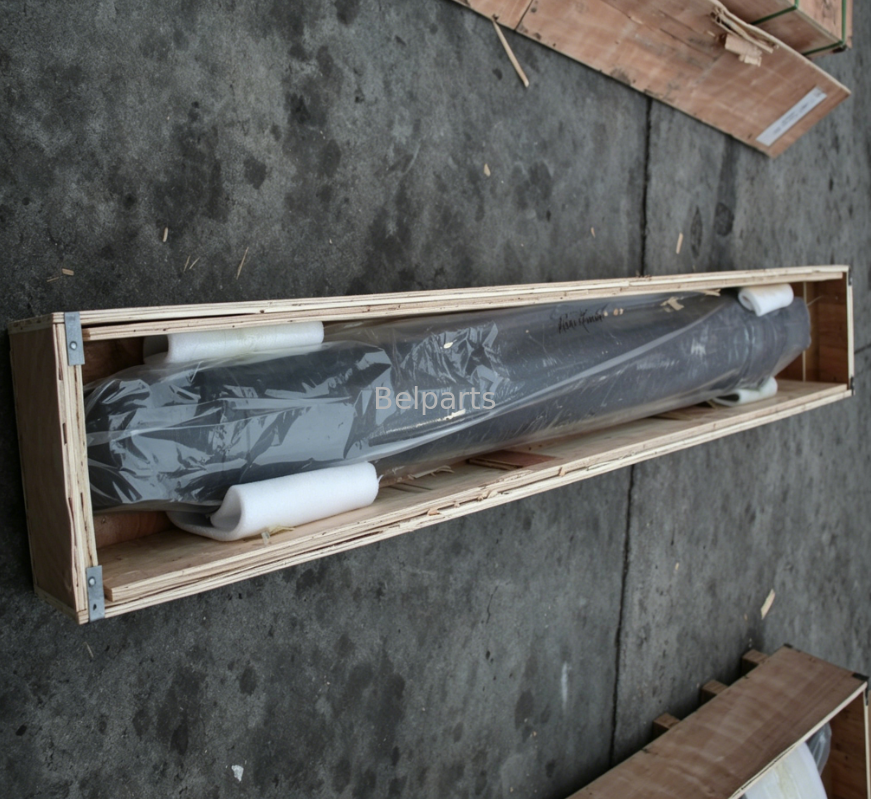

ج:يتم حقن الزيت الهيدروليكي المضاد للصدأ بالكامل في غرف الأسطوانات الأمامية والخلفية لتجنب التآكل الداخلي؛ يتم طلاء الشحوم السميكة المضادة للصدأ بالتساوي على سطح قضيب المكبس المكشوف بالكامل. يتم تغليف الأسطوانة بأكملها بغشاء PE مقاوم للماء متعدد الطبقات ومثبت داخل صناديق تصدير من الخشب الرقائقي السميك المقوى لمنع الخدوش والتشوه وتآكل الرطوبة أثناء النقل الطويل عبر المحيط.
س 4:هل سيتم تقديم خصم كبير عند شراء مجموعة أسطوانات ذراع الرافعة + الذراع + الجرافة الكاملة لسلسلة SK210-8؟
ج:نعم. تتمتع طلبات مجموعات أسطوانات العمل الأمامية الكاملة بتخفيضات كبيرة في الحجم. يتوفر أيضًا الشحن البحري الموحد للحاويات الكاملة لخفض التكلفة اللوجستية الدولية الإجمالية لطلبات الدفعات الكبيرة.
س5:ما هو دعم ما بعد البيع في حالة حدوث تسرب للزيت خلال ضمان لمدة 12 شهرًا؟
ج:يرجى تقديم صور واضحة لموضع التسرب والرقم التسلسلي للحفار للتحقق منها. سوف نرسل ملحقات مانعة للتسرب بديلة مجانًا وإرشادات مفصلة للصيانة عن بعد خطوة بخطوة على الفور لحل مشكلات التسرب دون تأخير تقدم البناء.
