مكان المنشأ:
الصين
اسم العلامة التجارية:
Belparts
إصدار الشهادات:
CE
رقم الموديل:
315B ل

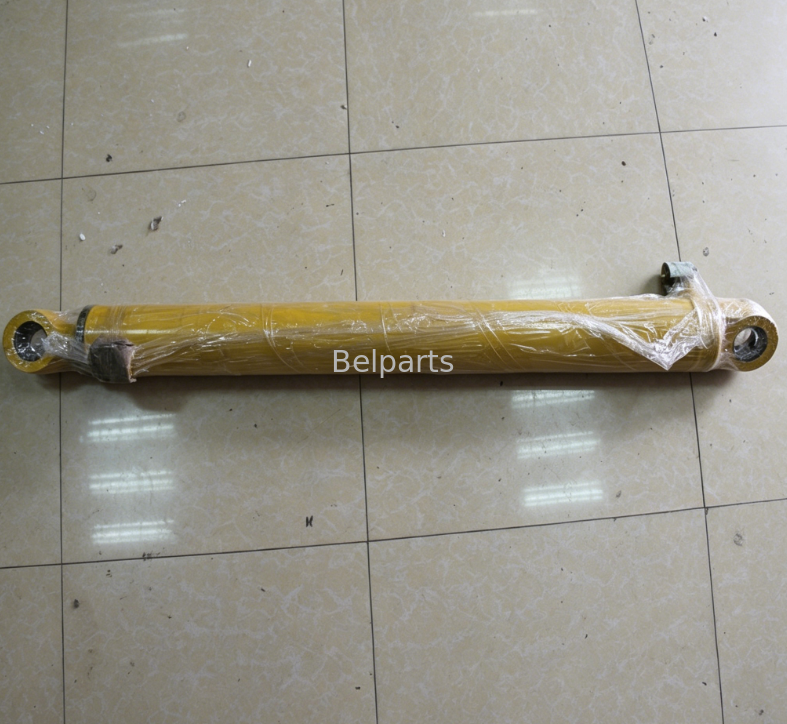

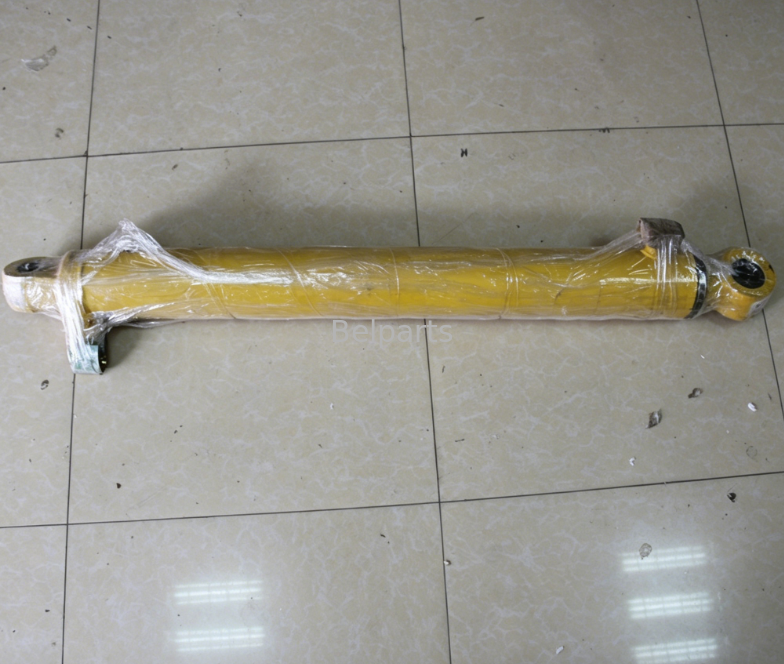

هذه الأسطوانة الهيدروليكية للخدمة الشاقة عبارة عن بديل مباشر لما بعد البيع تم تصميمه حصريًا للحفارة الزاحفة المتوسطة 315B L، وهي آلة كلاسيكية قديمة منتشرة على نطاق واسع في حفر خنادق خطوط الأنابيب البلدية، وحفر الأساسات السكنية، وإصلاح الطرق، والمناظر الطبيعية، وتحميل ساحات التخزين الخفيفة. باعتباره مكون الطاقة الهيدروليكية الطرفية لمرفقات الحفر الأمامية، فهو يوفر قوة التفاف الجرافة وقوة تفريغ التفريغ القوية لمهام نقل التربة اليومية ذات الخدمة المتوسطة، ليصبح قطعة احتياطية مخزنة أساسية لساحات إصلاح المعدات المستعملة، وأساطيل تأجير الحفر الصغيرة والمتوسطة وبائعي قطع الغيار عبر الحدود المتخصصين في حفارات السلسلة B المتوقفة.
تتوافق جميع معايير التصنيع بدقة مع رسومات OEM القديمة الأصلية وتفاوتات التجميع الضيقة. تتطابق المسافة بين عروة التثبيت والقطر الداخلي لفتحة الدبوس وأبعاد الجلبة البرونزية السميكة المقاومة للاهتراء وزوايا منفذ الخرطوم الهيدروليكي تمامًا مع أرقام أجزاء OEM المزدوجة القابلة للتبديل 173-3490 و1733490. لا يلزم إجراء أي تعديل للقطع أو الطحن أو اللحام في الموقع أثناء تركيب الاستبدال، مما يؤدي إلى خفض تكاليف أعمال الصيانة بشكل كبير وتجنب خسائر إيقاف البناء الطويلة الناتجة عن أجزاء الأسطوانة الأصلية النادرة للإطارات القديمة التي يبلغ حجمها 315B L.
| غرض | تفاصيل محددة أيون |
|---|---|
| اسم المنتج الكامل | مجموعة أسطوانة هيدروليكية كاملة للدلو |
| الآلات المطبقة | الحفارة الزاحفة المتوسطة الكلاسيكية 315B L |
| مرجع OEM PN | 173-3490، 1733490 |
| درجة المنتج | أسطوانة هيدروليكية معززة لما بعد البيع لمعدات البناء المتوسطة القديمة |
| ضمان الجودة | ضمان كامل لمدة 12 شهرًا يغطي جميع عيوب التصنيع التي نشأت في المصنع |
| الحد الأدنى لكمية الطلب | وحدة واحدة، مخزون فوري كافٍ للإرسال العالمي السريع |
| معيار تنفيذ مراقبة الجودة | ISO9001 إنتاج كامل العملية يمكن تتبعه؛ فحص تسرب محكم الهيدروستاتيكي عالي الضغط بنسبة 100% واختبار تأثير التعب متوسط الحمل الدوري الكامل قبل التعبئة |
| # | رقم الجزء | وصف | الكمية |
|---|---|---|---|
| الجميع | 1733490 | دلو مجموعة الأسطوانات | 1 |
| 1 | 1915693 | اسطوانة AS | 1 |
| 1 أ | 1807558 | تحمل الأكمام | 1 |
| 2 | 1438150 | صامولة خاصة | 1 |
| 3 | 1475819 | جرس | 1 |
| 4 | 9X7301 | ختم عاصم. | 1 |
| 5 | 1438034 | جرس | 1 |
| 6 | 1438031 | جرس | 1 |
| 7 | 1475818 | مكبس | 1 |
| 8 | 0951716 | حلقة الختم (المعرف = 109.40 مم) | 1 |
| 9 | 1057360 | حلقة احتياطية | 1 |
| 10 | 0968139 | جرس؛ (الاحتفاظ) | 1 |
| 11 | 1140755 | تحمل الأكمام | 1 |
| 12 | 1709843 | العازلة العازلة | 1 |
| 13 | 1709859 | كأس الختم | 1 |
| 14 | 0961054 | جرس؛ (باك اب) | 1 |
| 15 | 1298068 | رأس | 1 |
| 16 | 1659285 | نوع الشفة الختمية | 1 |
| 17 | 1915697 | رود أس | 1 |
| 17 أ | 1372919 | المحمل - الكم (95.18 ملم OD) | 1 |
| 18 | 7Y5216 | بولت؛ (رأس المقبس) (M20X2.5X80mm) | 8 |
| ---- | |||
| ---- | مجموعة (مجموعات) الإصلاح المتوفرة: | ||
| 1799625 | كيت-سيل؛ (اسطوانة دلو) | 1 | |
| ---- | تم وضع علامة على المجموعة J. قطع الخدمات التي تم وضع علامة عليها J | ||
| ---- | الجزء المتري |
| المؤشر الفني | المعلمة القياسية |
|---|---|
| التجويف الداخلي لأنبوب الأسطوانة | 106 ملم |
| قطر قضيب المكبس المطلي بالكروم الصلب | 72 ملم |
| السكتة الدماغية الوظيفية الفعالة | 1230 ملم |
| تصنيف ضغط العمل للنظام | 31.4 ميجا باسكال |
| اختبار الضغط الهيدروليكي في المصنع | 47.1 ميجا باسكال (1.5 × ضغط مقدر لفحص شامل للتسرب الداخلي والخارجي) |
| المواد الخام لأنبوب الأسطوانة | سبائك فولاذية غير ملحومة عالية الشد تتم معالجتها من خلال شحذ داخلي فائق الدقة، مما يشكل جدارًا داخليًا سلسًا مقاومًا للتآكل لتحمل دوران السوائل الهيدروليكية ذات الحمل المتوسط بدورة طويلة في مواقع العمل السكنية والبلدية المختلطة |
| المعالجة السطحية لقضيب المكبس | سبيكة قاعدة عالية القوة مسقية ومخففة 40CrMo، طبقة من الكروم الصلب الكثيف بكثافة 28–33 ميكرومتر، صلابة السطح HRC68–72. إنه يوفر مقاومة موثوقة للخدش والانحناء ضد الاصطدامات المتكررة بالحصى وشظايا الخرسانة وجذور الأشجار |
| مطابقة مجموعة Dedi ed Seal Kit PN | 173-3490-كيت |
| نطاق درجة حرارة التشغيل الآمن | -25 درجة مئوية ~ +85 درجة مئوية |
| التصميم الإنشائي المتخصص | عروات توصيل الدلو المتكاملة السميكة والمزودة ببطانات كبيرة الحجم ذاتية التشحيم من سبائك البرونز؛ مجموعة عازلة داخلية تقدمية واحدة للتخفيف من الصدمات الحادة واللحظية في نهاية الشوط أثناء الدورات المتكررة لتحرير الجرافة تحت أحمال الحفر المنتظمة |
أرقام الأجزاء 173-3490 و1733490 عبارة عن أسطوانات جرافة متطابقة قابلة للتبديل ومصممة خصيصًا للطراز 315B L فقط، وهي غير متوافقة مع الحفارات الأخرى من سلسلة B/C/D مثل 312B، و320B. كل هندسة تركيب تكرر بدقة مكونات أصلية قديمة من صانع المعدات الأصلية، وتقترن بسلاسة مع روابط دلو الماكينة القديمة وتوجيه الخرطوم الهيدروليكي الأصلي. إنه يزيل بشكل كامل مشكلات إزاحة التجميع التي تعمل على تسريع تدهور الختم وتسبب تسرب الزيت المستمر من التثبيت القسري على إطارات الماكينة القديمة المرهقة قليلاً.
لا تستطيع أسطوانات ما بعد البيع العالمية ذات الجدران الرقيقة العامة تحمل الأحمال المتوسطة المتناوبة طويلة الأمد لآلات 315B L القديمة المستخدمة في البناء متعدد المهام. يعمل هذا الطراز على ترقية سماكة جدار أنبوب الأسطوانة والعروة المصبوبة المخصصة لوضع العمل عالي التردد لحفارات السلسلة B المتوقفة، مما يؤدي إلى إطالة عمر الخدمة إلى حد كبير وتقليل تكاليف الاستبدال المتكررة للمشغلين الذين يعتمدون على أساطيل مستعملة.
تخضع كل أسطوانة دلو منتهية لتسلسلين منفصلين من الاختبارات الصارمة دون الاتصال بالإنترنت قبل الخروج من ورش الإنتاج. يحاكي اختبار الكلال المتبادل كامل الشوط أشهرًا من أعمال نقل التربة البلدية بدون توقف للتحقق من الصلابة الهيكلية المتكاملة؛ يكشف الفحص المحكم المغمور بالضغط العالي الممتد عن كل خلل صغير في تسرب الزيت الداخلي والخارجي. تتم تصفية جميع الوحدات المعيبة بالكامل قبل تخزينها لمنع عمليات إيقاف البناء المكلفة وغير المخطط لها للمقاولين الذين يقومون بتشغيل المعدات القديمة.
تعتبر قطع الغيار الأصلية من صانعي القطع الأصلية للطراز 315B L الذي تم إيقاف إنتاجه منذ فترة طويلة نادرة عالميًا مع ارتفاع أسعار التجزئة للغاية وفترات التسليم الطويلة. تتوافق أسطوانة دلو ما بعد البيع هذه مع القوة الهيكلية والتشغيل السلس منخفض الاهتزاز وعمر الخدمة الكامل لمكونات المصنع الأصلية بسعر الوحدة الاقتصادي. فهو يخفض بشكل كبير تكاليف الصيانة المتكررة طويلة المدى لمراكز إصلاح المعدات ومؤسسات التأجير التي تدير دفعات من الحفارات القديمة 315B L.
يمكن إرسال جميع وحدات المخزون الجاهز خلال 3 أيام عمل بعد تأكيد الدفع. تتعامل قنوات الشحن الجوي مع الشحنات الطارئة الطارئة بسبب الأعطال المفاجئة للآلات في مواقع البناء النائية في الضواحي؛ توفر الشحنات البحرية السائبة المجمعة والنقل الكامل للحاويات FCL حزم شحن بالجملة مناسبة للميزانية لموزعي الآلات الذين يزودون أسواق البناء في جميع أنحاء أفريقيا وجنوب شرق آسيا والشرق الأوسط وأمريكا اللاتينية.
تتمتع منشأة الإنتاج لدينا بأكثر من عقد من الخبرة المتخصصة في مجال البحث والتطوير والتصنيع الشامل التي تركز على الأسطوانات الهيدروليكية للحفارات المتوسطة من السلسلة B التي تم إيقاف إنتاجها، مع 315B L الرائد كأحد خطوط الإنتاج الأساسية الناضجة لدينا. نحن ندير سير عمل إنتاجي متكامل بحلقة مغلقة يغطي عملية تزوير عالية الدقة، وشحذًا داخليًا عميقًا، ومعالجة حرارية متكاملة، وطلاء كروم سميكًا آليًا، مقترنًا بمقاعد اختبار محاكاة البناء متوسطة التحميل المصممة والتي تحاكي بيئات مواقع العمل المختلطة الحقيقية لتحسين مقاومة صدمات المنتج والمتانة على المدى الطويل بشكل مستمر. يتم تصدير مجموعة الأسطوانات الهيدروليكية ما بعد البيع العتيقة المخصصة للبناء إلى جميع أنحاء العالم على مدار العام، مما يضمن شراكات تعاونية مستدامة طويلة الأجل وشهادات عملاء إيجابية متسقة من موزعي قطع غيار الآلات المتوسطة العالمية، وذلك بفضل التوافق الدقيق لطراز السلسلة B المتوقفة ومعايير مراقبة الجودة المستقرة والموحدة.
س1:هل يمكن لأسطوانة الدلو هذه أن تناسب الحفارات 312B، 320B أو غيرها من الحفارات؟
ج:التثبيت عبر النماذج غير مدعوم. تعتمد أجيال الحفارات المختلفة أرقام أجزاء OEM حصرية غير قابلة للتبديل وأشكال هندسية فريدة لتركيب العروة. قم دائمًا بالتحقق مرة أخرى من طراز جهازك الكامل قبل إرسال طلبات الشراء.
س2:هل تشتمل عبوة الشحن القياسية على طقم إصلاح الختم المطابق؟
ج:تحتوي العبوة القياسية فقط على مجموعة أسطوانة الجرافة الكاملة. يجب شراء مجموعة ختم dedi 173-3490-KIT بشكل منفصل، ونحن نقدم أسعارًا مجمعة مخفضة للعملاء الذين يطلبون الأسطوانة ومجموعة الختم معًا.
س3:ما هي التدابير الوقائية المضادة للتآكل والصدمات التي يتم تنفيذها لعبور المحيطات لمسافات طويلة؟

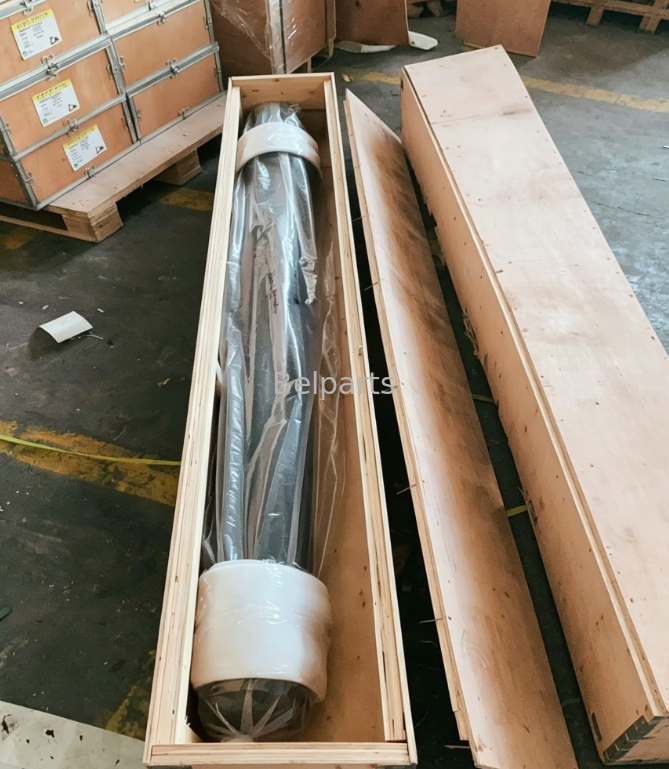

ج:يتم حقن السائل الهيدروليكي المضاد للصدأ بالكامل في غرف الأسطوانات الأمامية والخلفية لمنع التآكل الداخلي؛ يتم طلاء الشحوم السميكة المضادة للصدأ بالتساوي عبر سطح قضيب المكبس المكشوف بالكامل. يتم تغليف وحدة الأسطوانة الكاملة بغشاء PE متعدد الطبقات ومقاوم للماء ومثبت داخل صناديق تصدير من الخشب الرقائقي السميك المقوى لتجنب الخدوش والتشوه الناتج عن الصدمات وتلف الرطوبة أثناء النقل الطويل عبر المحيط.
س 4:هل تتوفر خصومات مجمعة على أساس الحجم عند شراء ذراع الرافعة الكامل + الذراع + مجموعة أسطوانات الجرافة لـ 315B L؟
ج:نعم. طلبات مجموعة أسطوانات العمل الأمامية الكاملة مؤهلة للحصول على أسعار تفضيلية تدريجية للحجم. يمكن أيضًا ترتيب الشحن البحري الموحد للحاويات الكاملة لخفض النفقات اللوجستية الدولية الإجمالية لمشتريات الدفعات الكبيرة.
س5:ما هو الدعم الفني لما بعد البيع الذي يتم توفيره في حالة ظهور تسرب للزيت خلال فترة الضمان البالغة 12 شهرًا؟
ج:يرجى إرسال صور واضحة تلتقط منطقة التسرب الدقيقة بالإضافة إلى الرقم التسلسلي للحفار الخاص بك للتحقق الرسمي. سنرسل على الفور مكونات مانعة للتسرب بديلة مجانًا وإرشادات مفصلة للصيانة عن بعد خطوة بخطوة لحل أخطاء تسرب الزيت دون مقاطعة جداول البناء البلدية المهمة.
